Alcoholica

Stavba v roce: 2010 - 2013
Motor: Harley Davidson Sportster 1100 (r.v.1986)
Rám: vlastní konstrukce
Vidlice: vahadlová - vlastní konstrukce
Kola: přední 21´ z nějaké krosky, zadní 18´ Honda 190mm

Kompletní stavba choppera. Skoro vše mimo motoru a kol je vlastní konstrukce. Díly vznikají hlavně ruční výrobou. Přední část rámu tvoří velký lodní řetěz. Zadní část je na tvrdo uložená s použitím odpružené konstrukce sedla. Řazení je ruční pákou na které je zároveň spojková páčka. Bude to lehký, jednoduchý, dlouhý chopper.

JAK PROBÍHALA STAVBA:

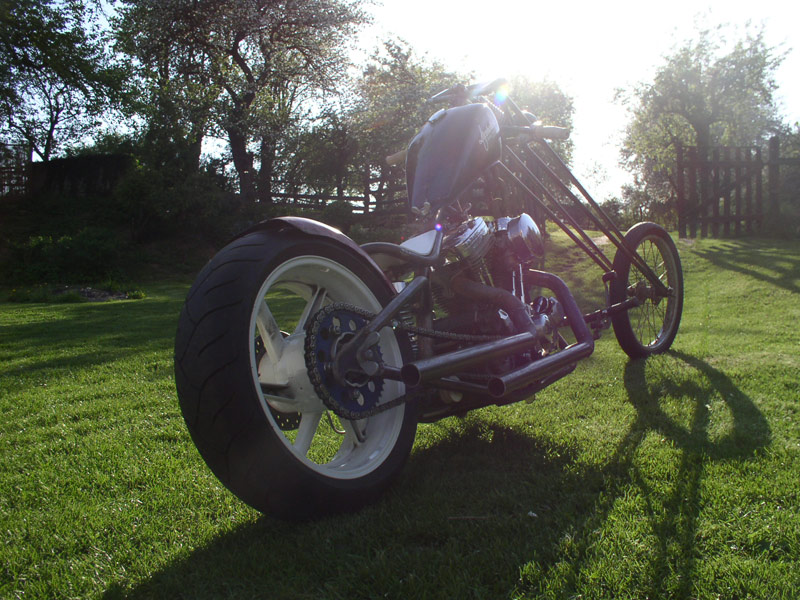

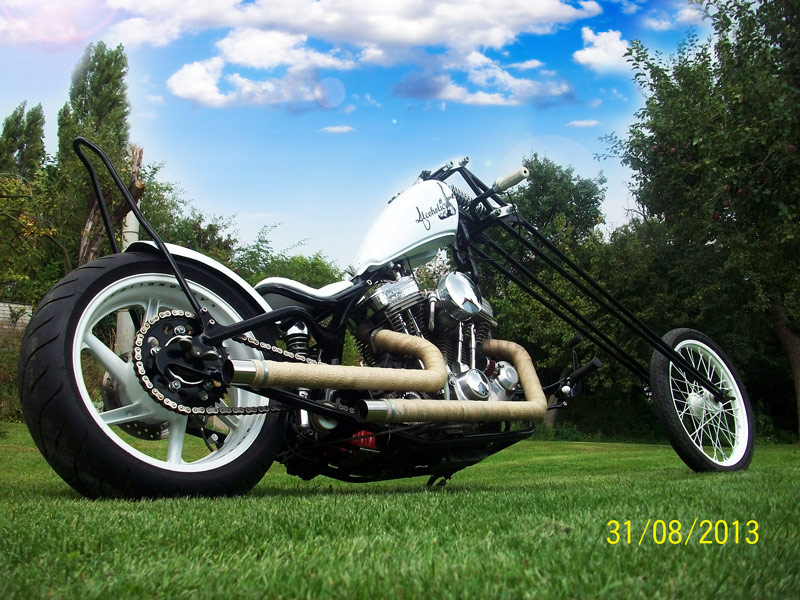

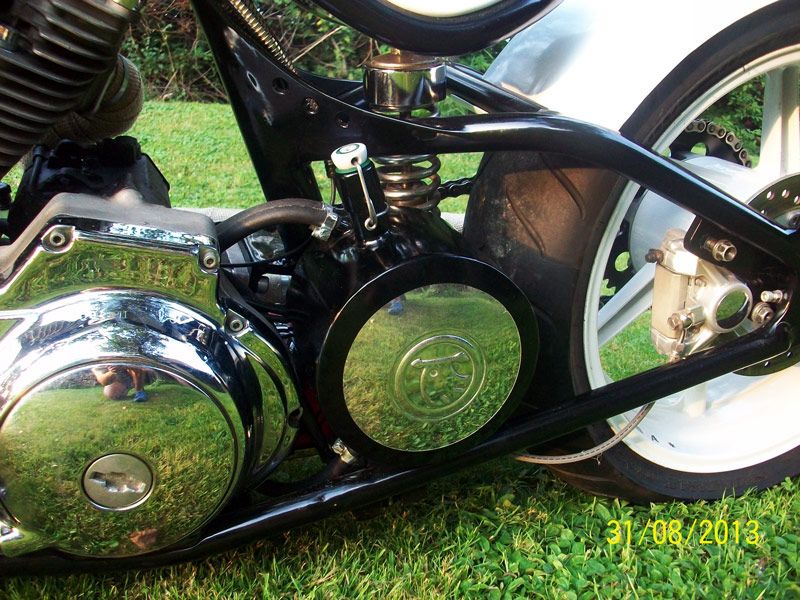

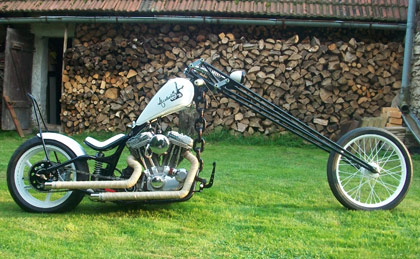

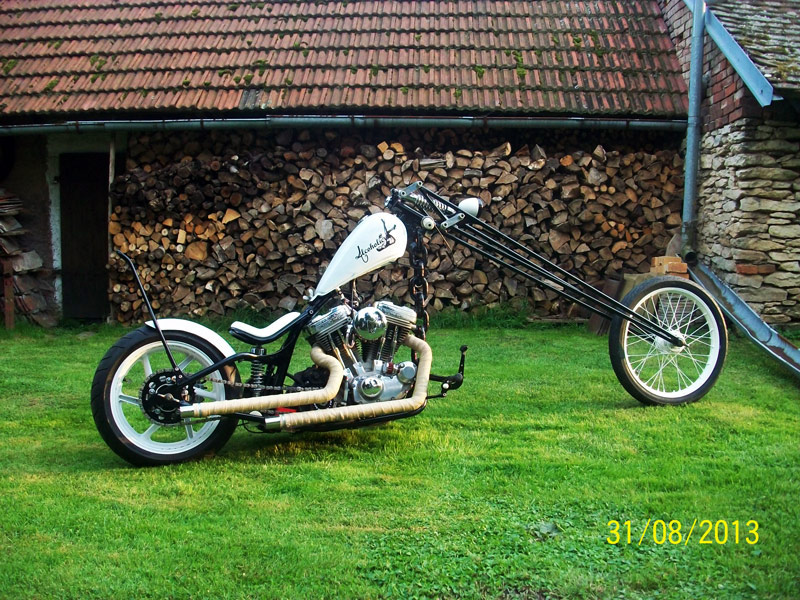

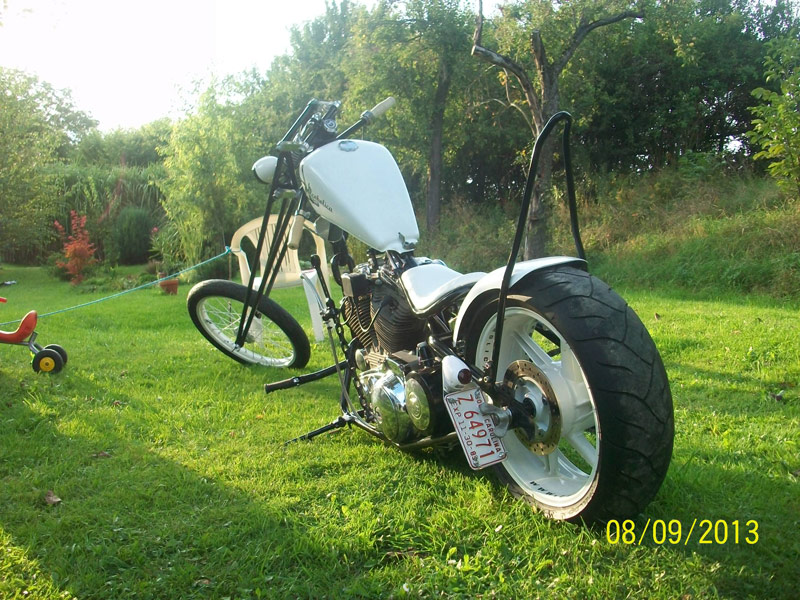

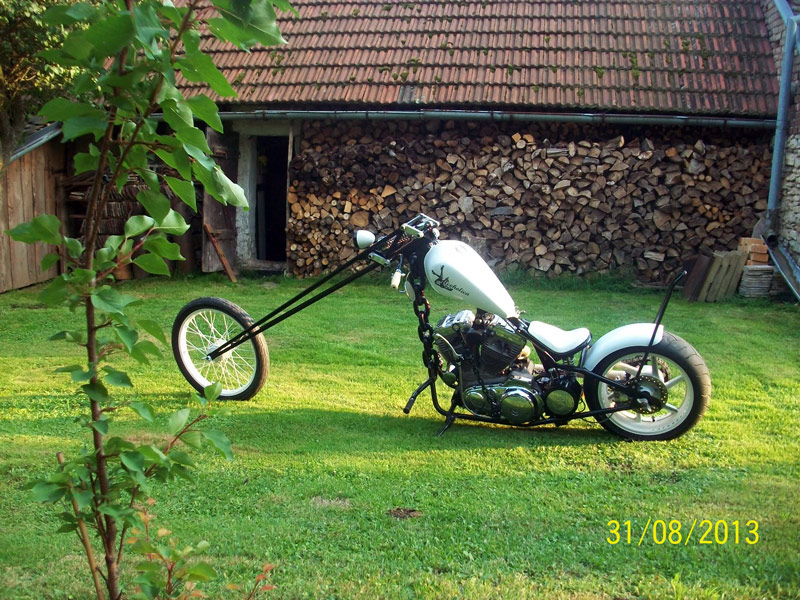

31.8.2013 - FINÁLNÍ FOTKY - VÝVOJ VŠAK BUDE POKRAČOVAT

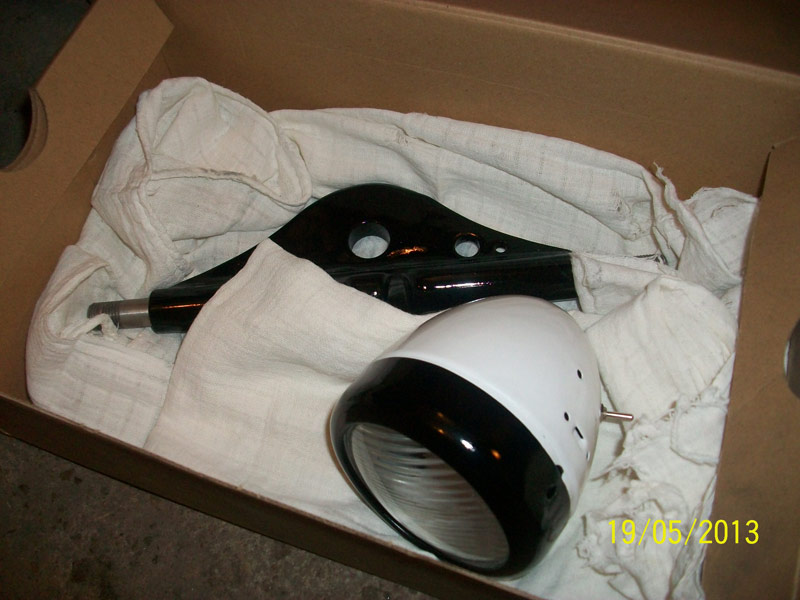

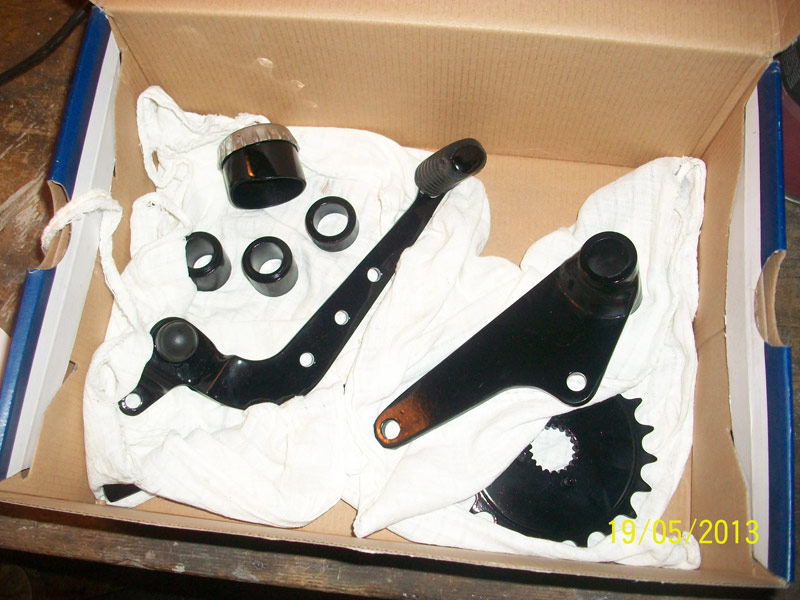

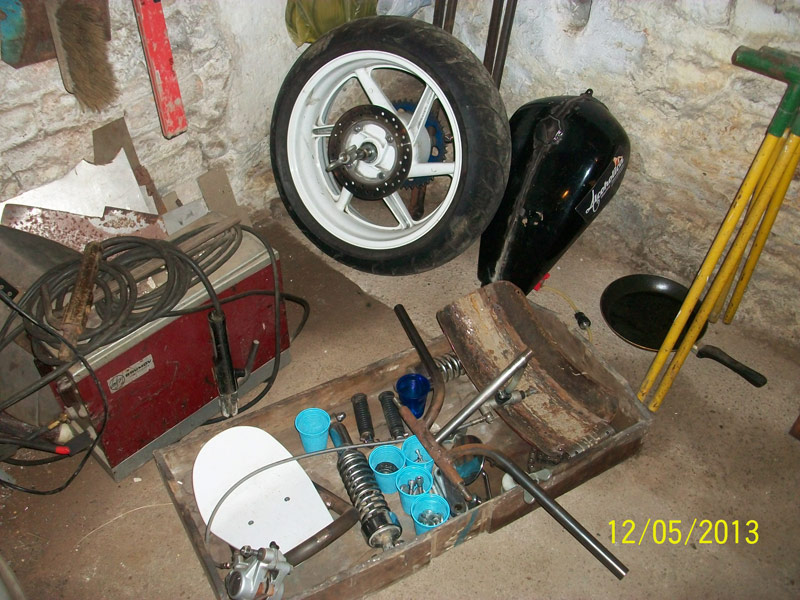

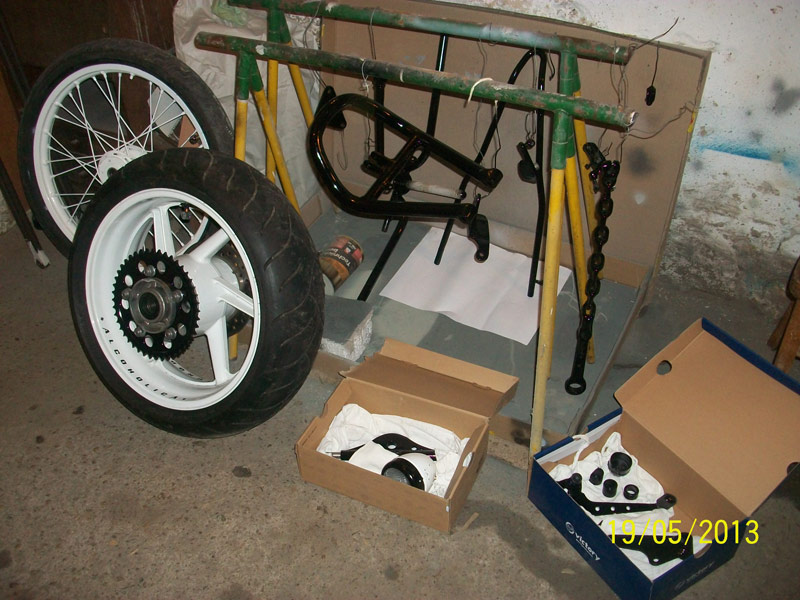

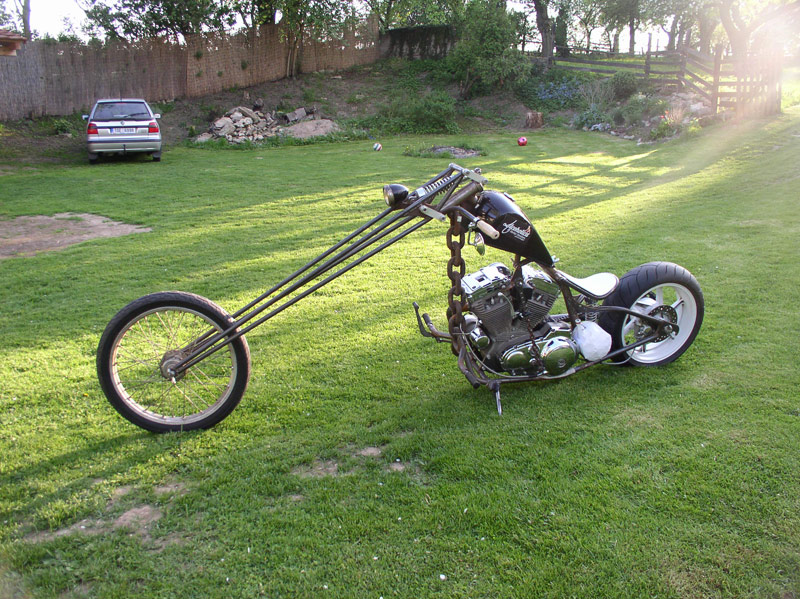

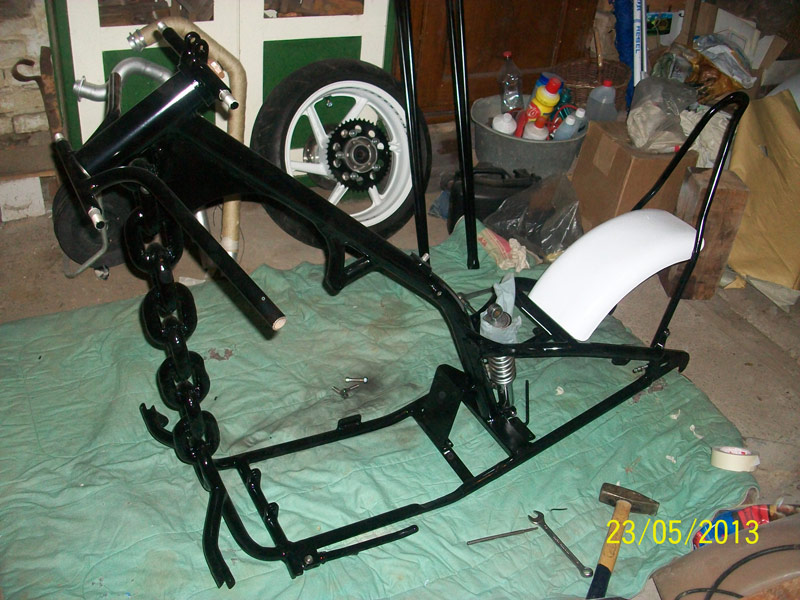

23.5.2013 - FINALIZACE - LAKOVÁNÍ

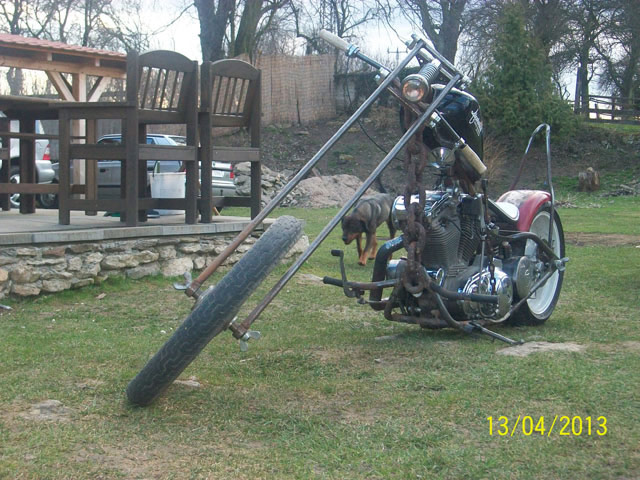

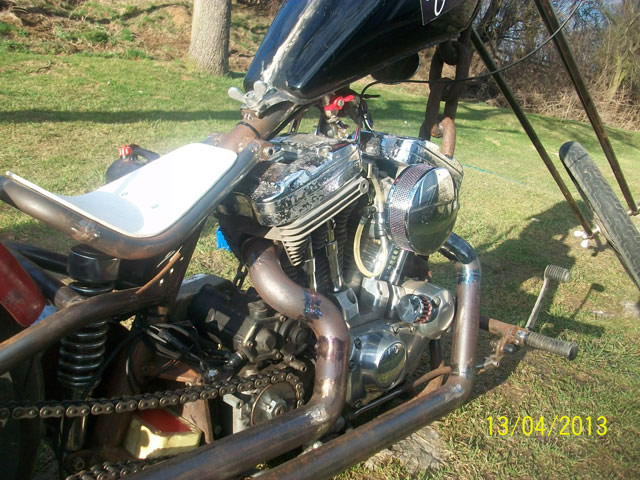

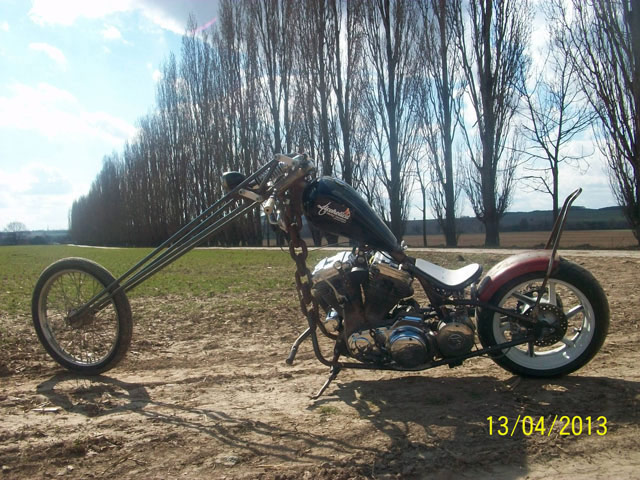

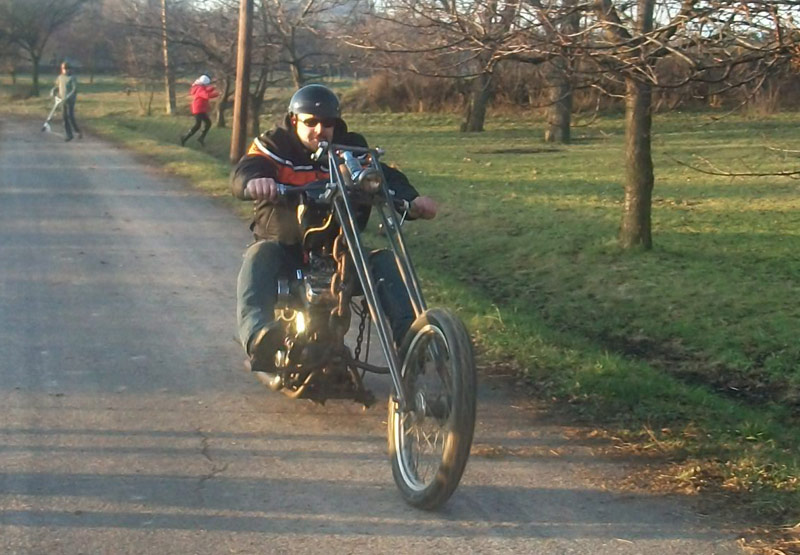

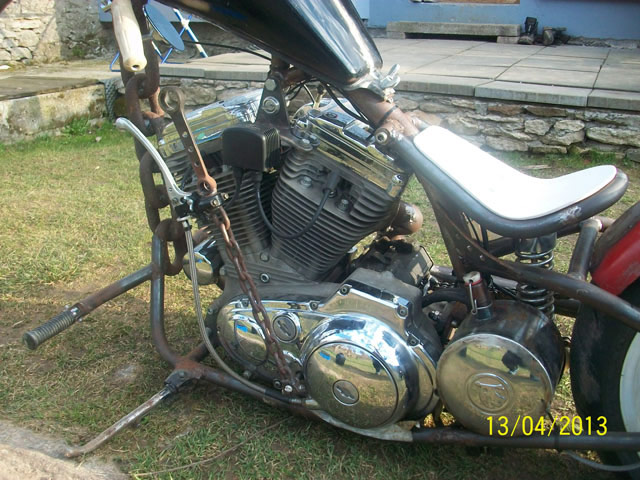

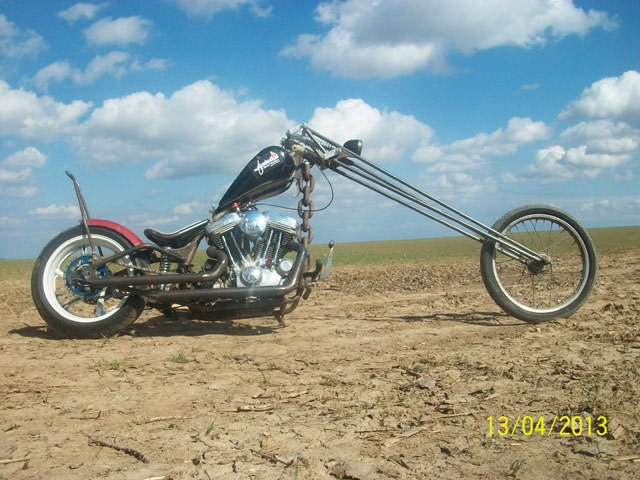

13.4.2013 - TESTOVACÍ JÍZDY NA HRUBÉ STAVBĚ

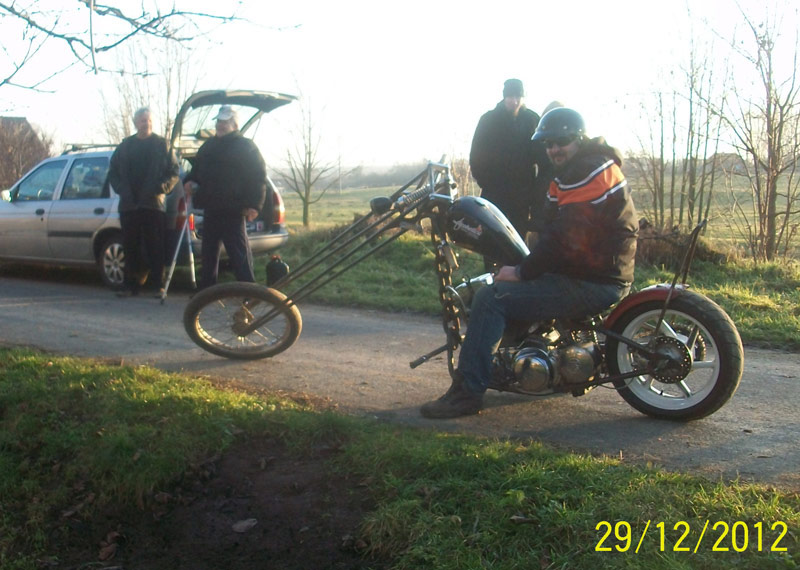

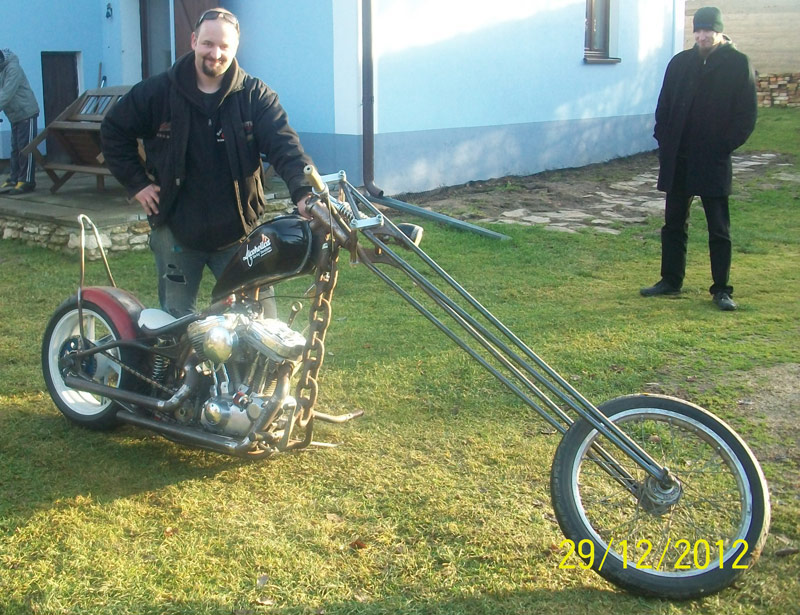

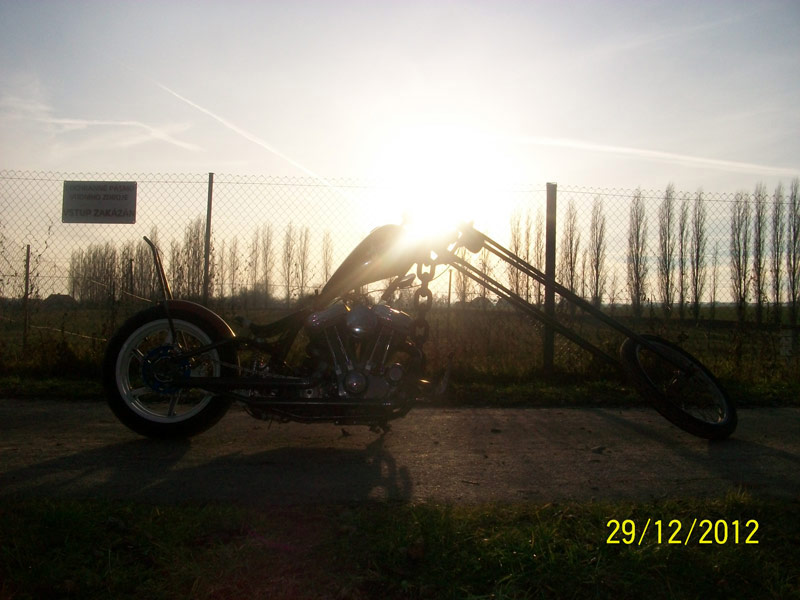

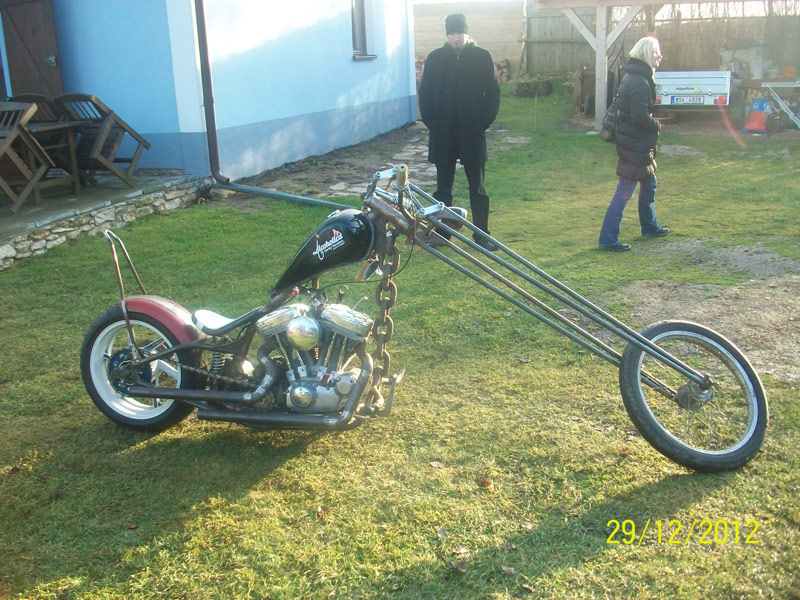

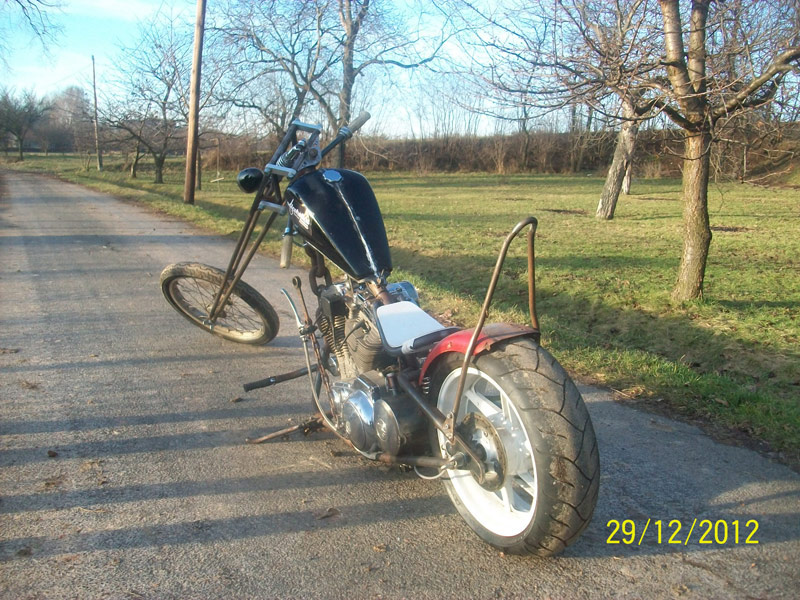

29.12.2012 - PRVNÍ JÍZDA NA HRUBÉ STAVBĚ + PRVNÍ START

VIDEO Z TESTOVÁNÍ 13.4.2013 VIDEO Z PRVNÍCH JÍZD
VIDEO Z PRVNÍHO STARTU MOTORU

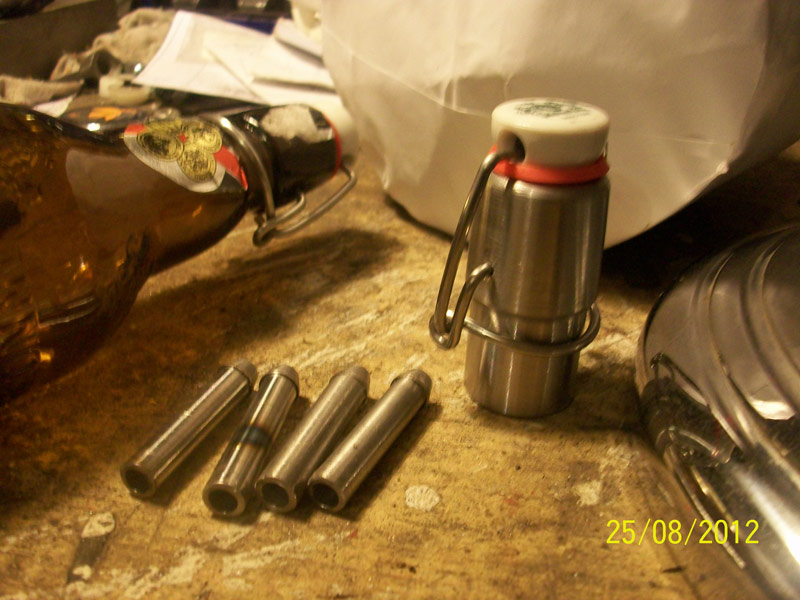

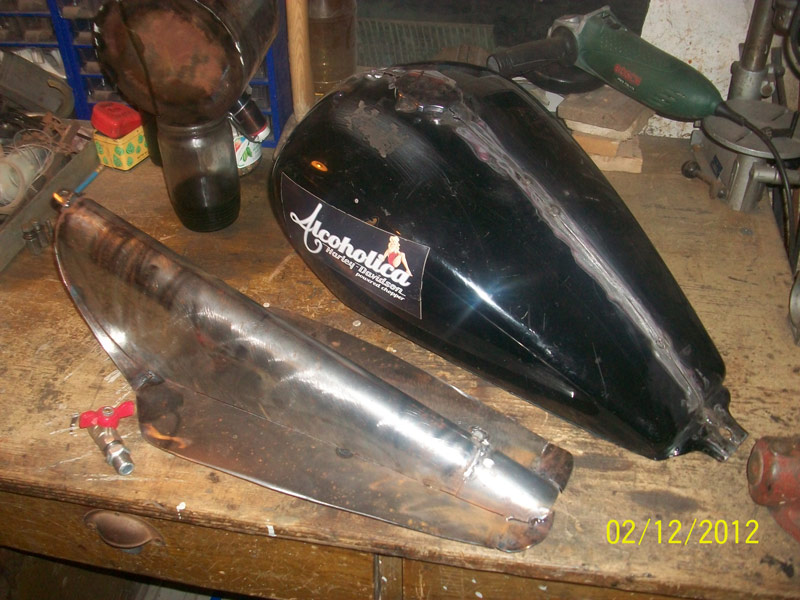

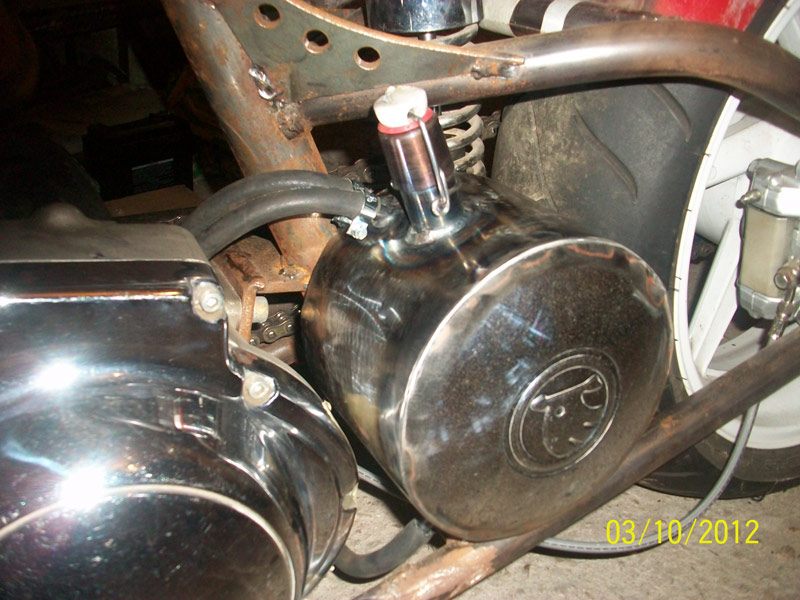

Červen až říjen 2012 - VÝROBA OLEJOVÉ NÁDRŽE, VNITŘKU NÁDRŽE A OPĚRKY

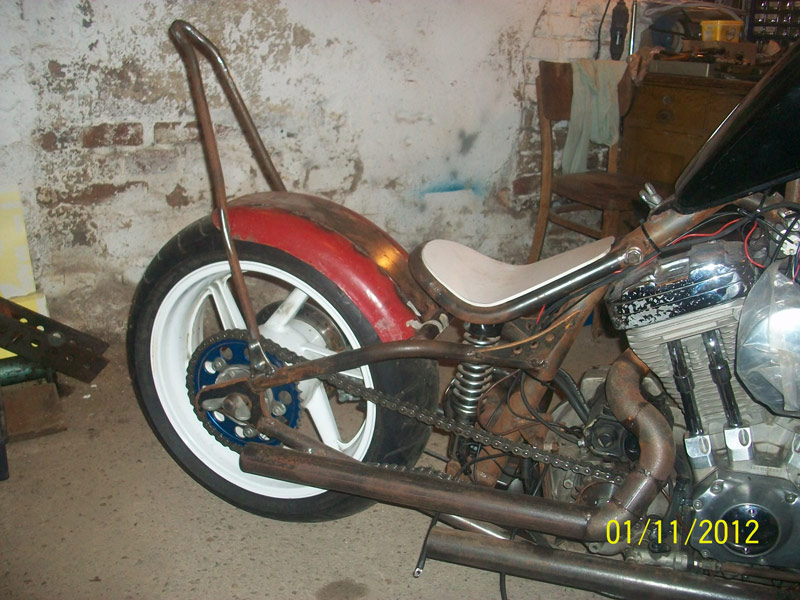

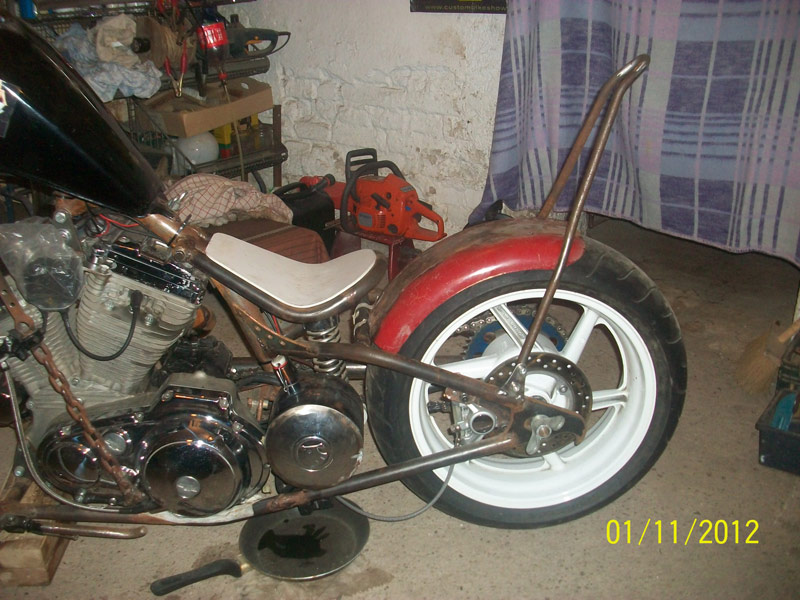

1.5.2012 - DOKONČENÍ VÝFUKŮ A ZADNÍ BLATNÍK

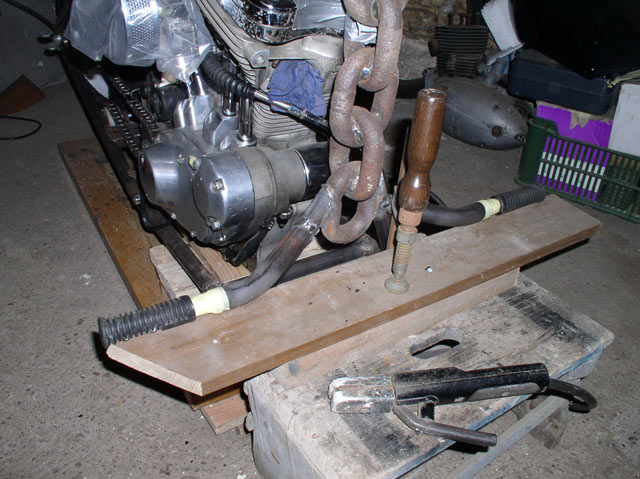

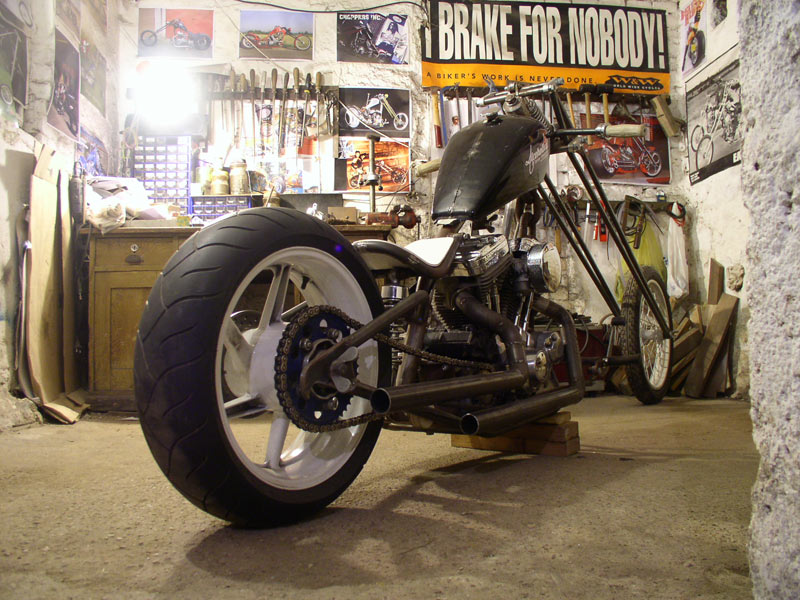

Listopad 2011 - Březen 2012: VÝFUKY A PŘÍPRAVA POSLEDNÍCH DÍLŮ


Přes zimu nešlo moc v dílně dělat... bez topení se s kovem v -15°C dělá těžko. Ale na podzim 2011 vznikly ještě výfuky a pár detailů, co není vidět. Přední kolo na fotkách také již není pravda - nahrazeno jiným 21 palcovým s HD pneumatikou.

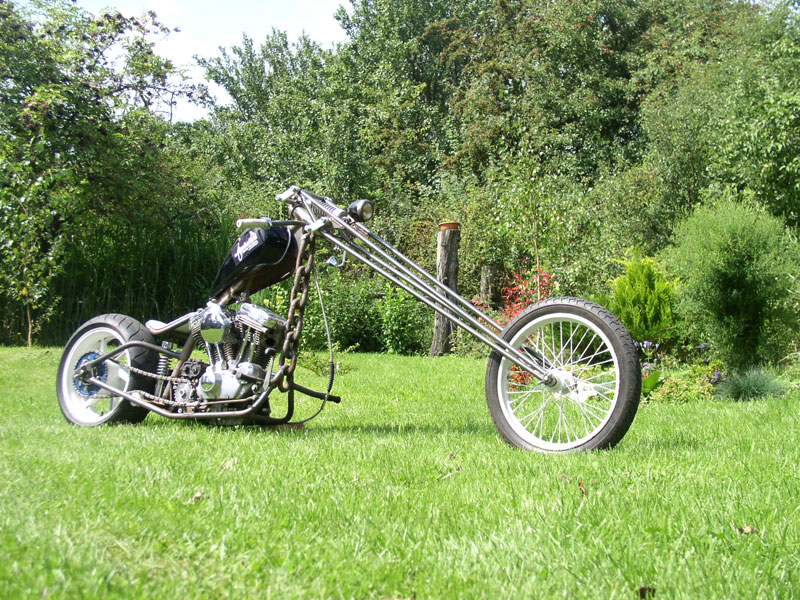

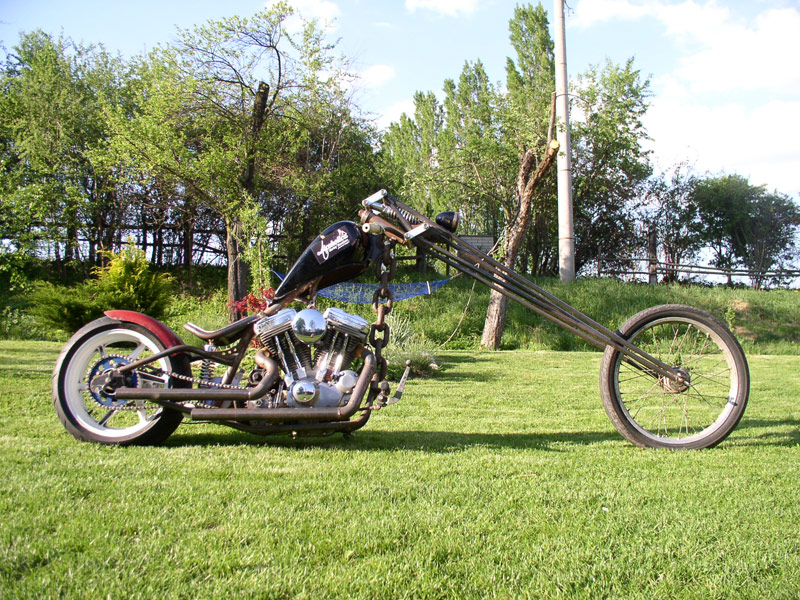

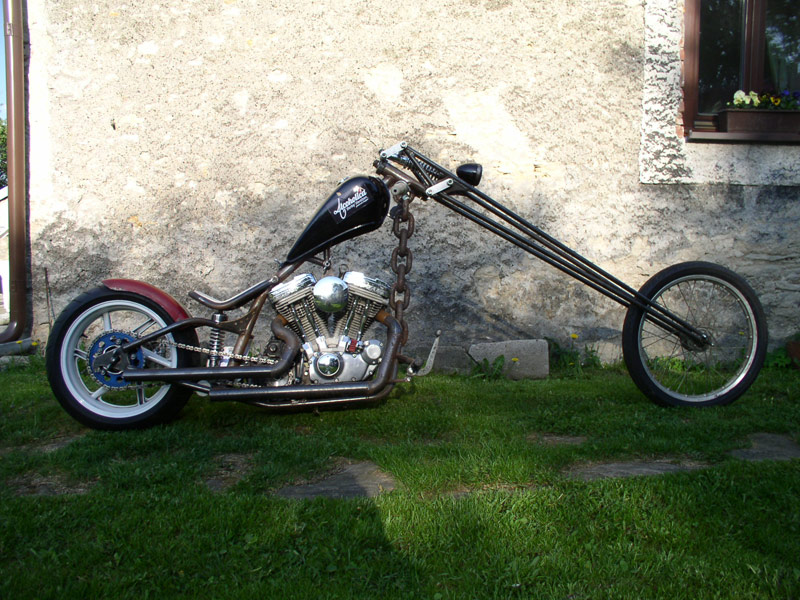

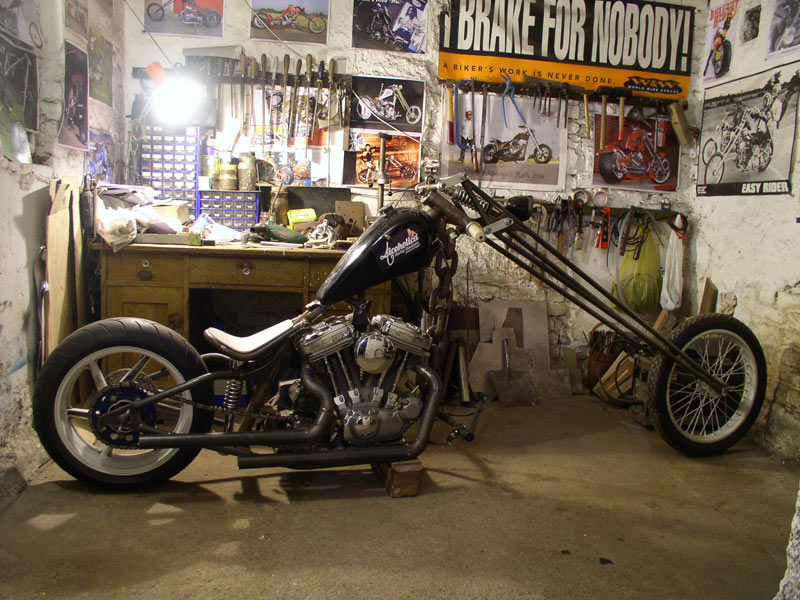

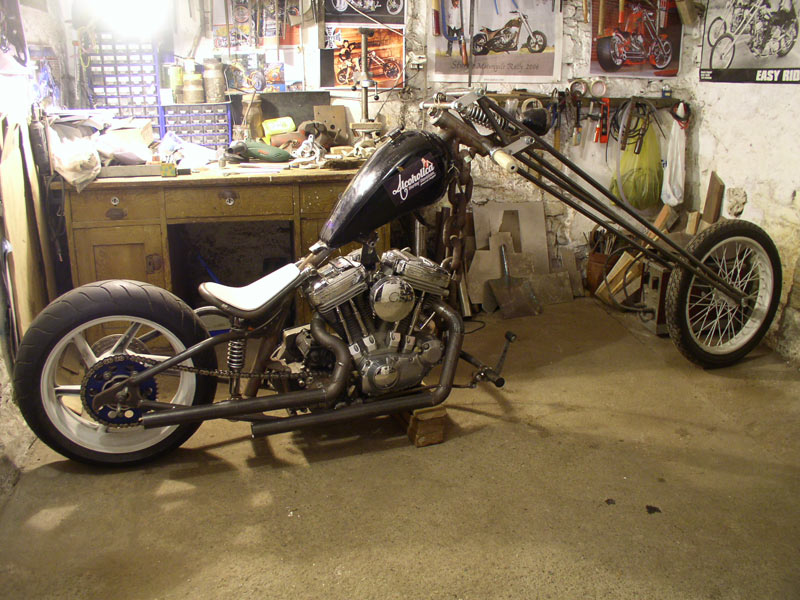

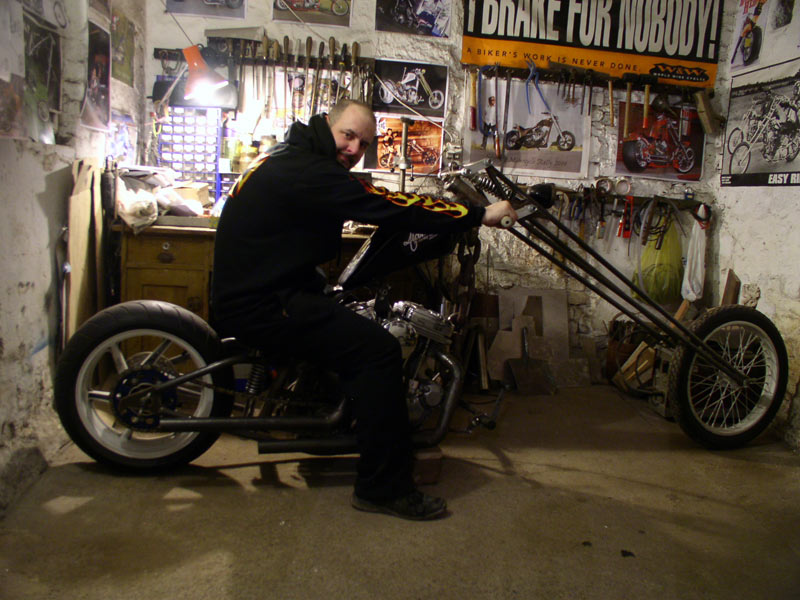

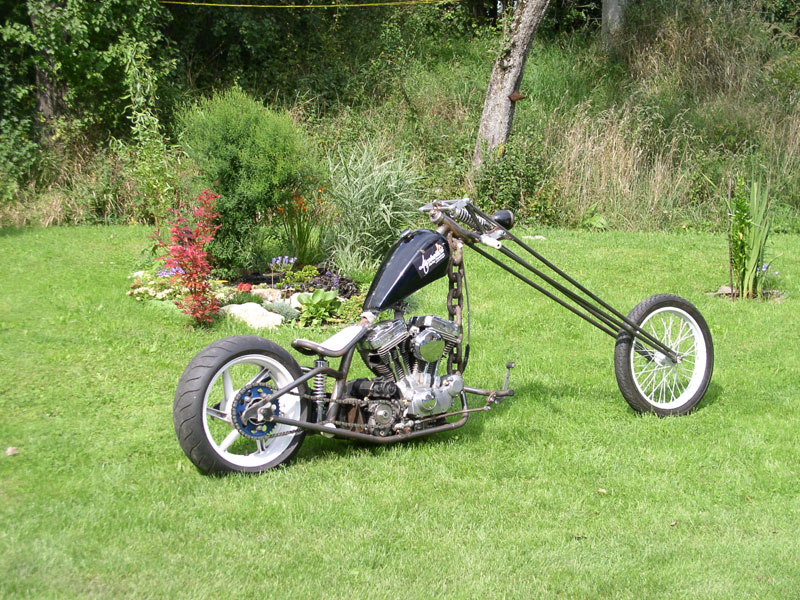

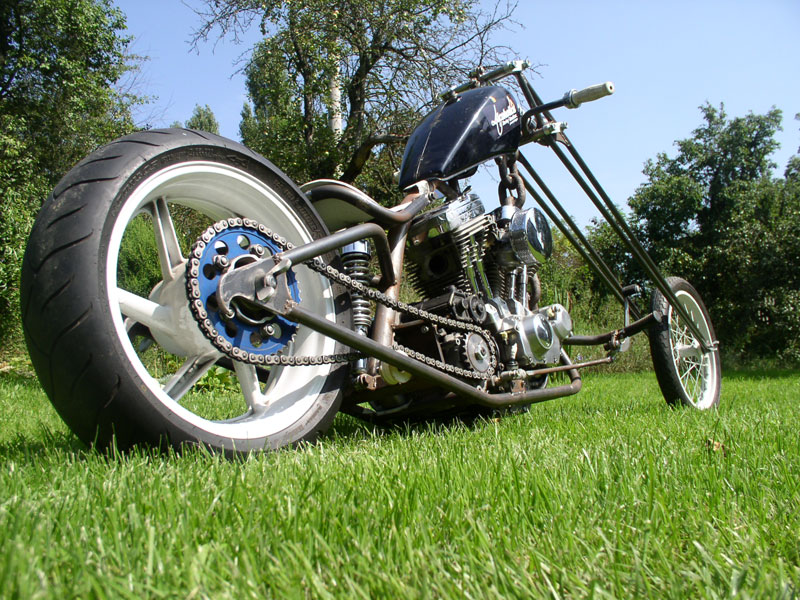

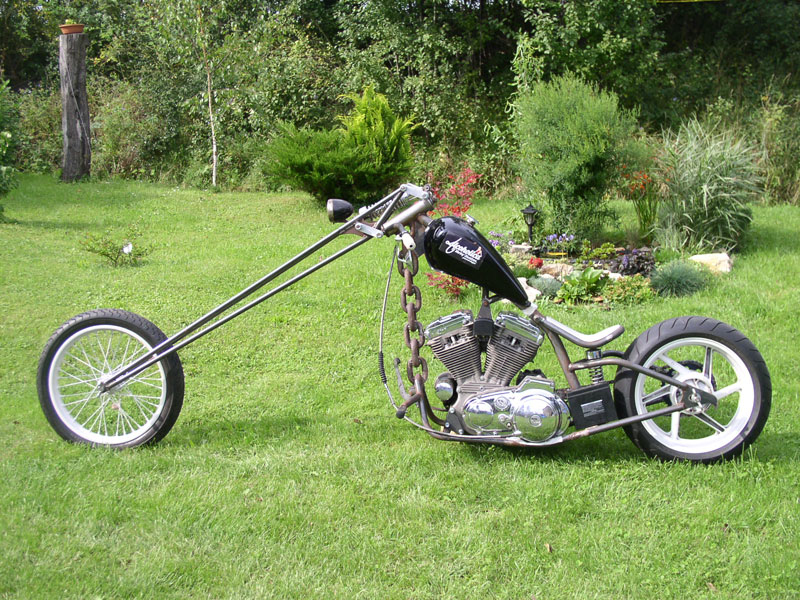

21.8.2011: PO 10-TI MĚSÍCÍCH STAVĚNÍ POPRVÉ NA SLUNCI


Po delší době, kdy na stavění nebylo moc času a dolaďoval jsem hlavně konstrukční prvky rámu - uchycení motoru apod., došlo k finálnímu zavaření a sestavení hrubé stavby. Následovalo první vyjetí z dílny, první zatáčka na zahradě... a ovladatelnost dobrá... díky bohu. Stavba je lehká, štíhlá, zatáčí... nemůžu se dočkat až i zavrčí. K tomu mi zbejvá dodělat nádrž, olejovku, elektriku, brzdu, vejfuky a řadící páku spojenou se spojkou...

30.3.2011: VÝROBA NÁDRŽE A DALŠÍ VĚCI

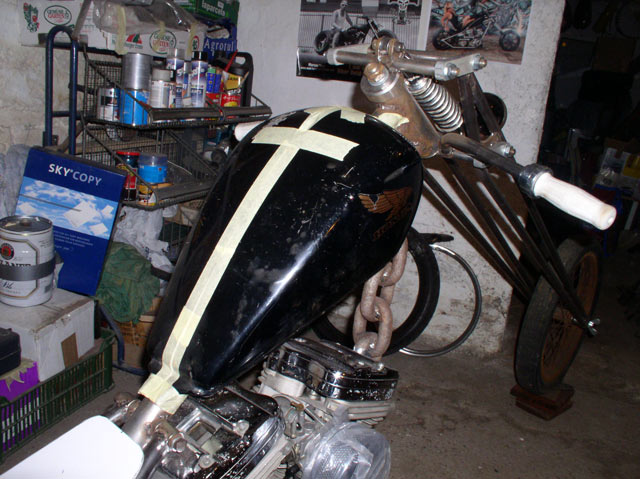

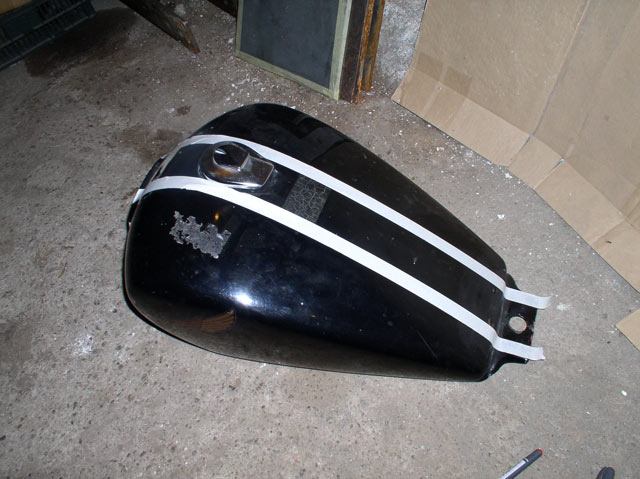

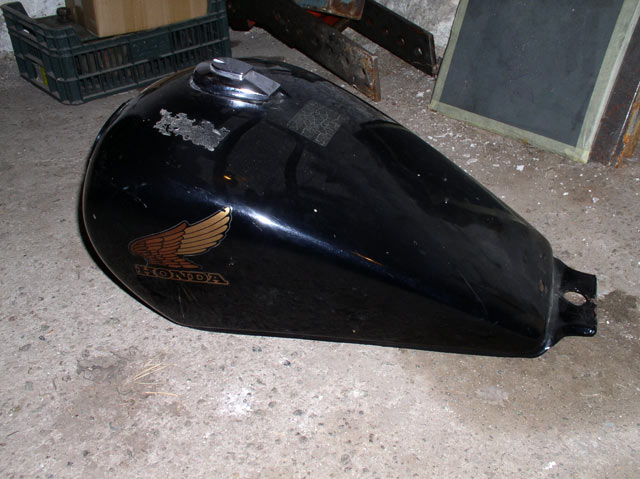

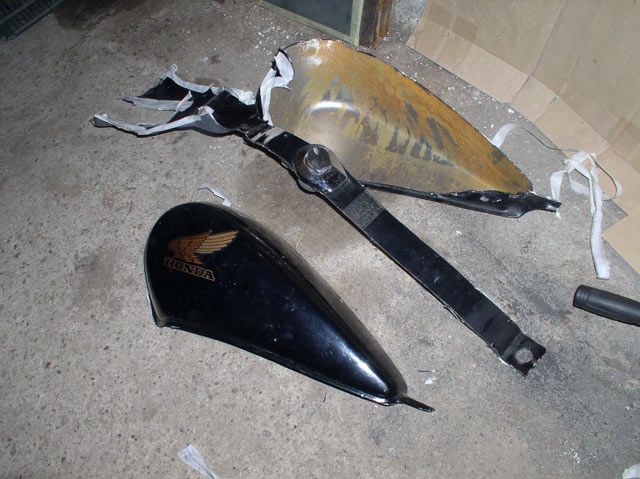

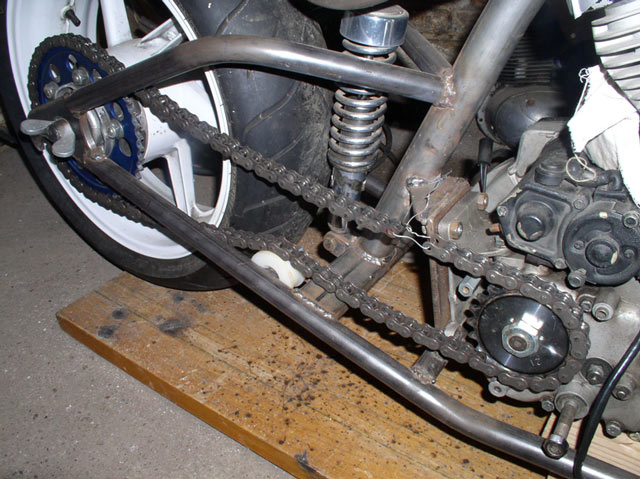

Vizualizace v počítači je sice dobrá věc, ale není nad to, když vám pod rukama vzniká opravdový stroj. S tím souvisí i mnoho změn oproti návrhu, protože prostě ve skutečnosti vypadá něco lépe než na monitoru. Takže místo původní flašky místo nádrže mi padla pod ruku bandaska z Hondy VT500, kterou jsem jednoduše rozpáral a zúžil o 6cm. Vznikla tak pěkná úzká nádrž, která na mašinu parádně sedí. Dál jsem si připravil úchyty na stupačky a řetěž dostal podpůrnou kladku. Jsou už i polotovary na přední loukoťové kolo, které se bude komplet vyrábět.

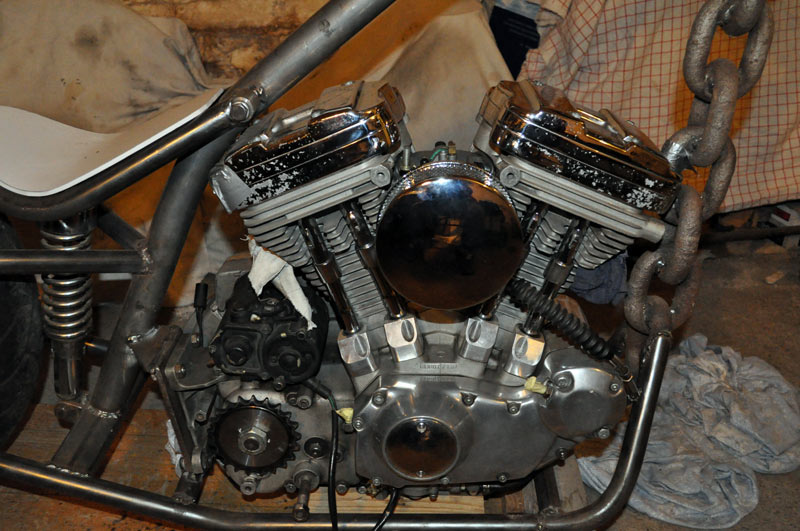

30.1.2011: UCHYCENÍ MOTORU A VÝROBA DALŠÍCH DÍLŮ

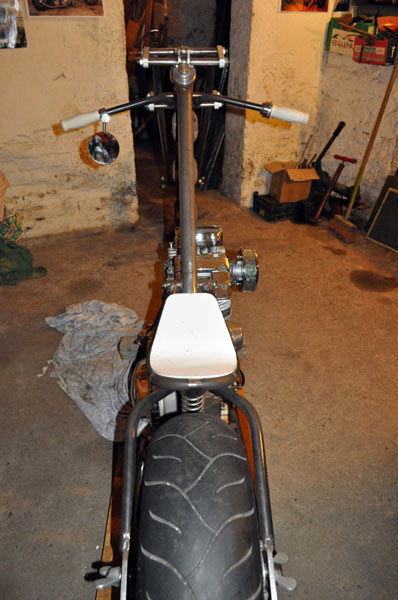

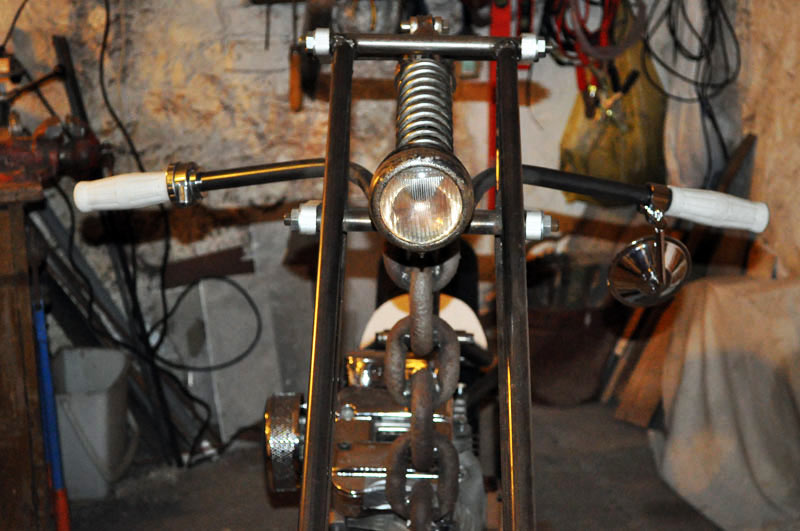

Motor na pevno upevňuju do rámu. Řidítka dostávají modifikovaný rychlopal z Jáwky a osazení retro rukojeťmi a zrcátkem od Custom Chrome. Světlo Hawe z nějakýho vetroše má také už svůj úchyt. Postupně pracuji na úchytech stupaček a v nejbližší době se začně vytvářet nádrž. Představa se od návrhu ovšem vzdaluje a je na papíře trošku něco jiného než lahev, viz PŮVODNÍ NÁVRHY III. pacovní verze.. I bílé rukojeti a zadní ráfek jdou směrem k novým návrhům "black and white"... ale to až příště.

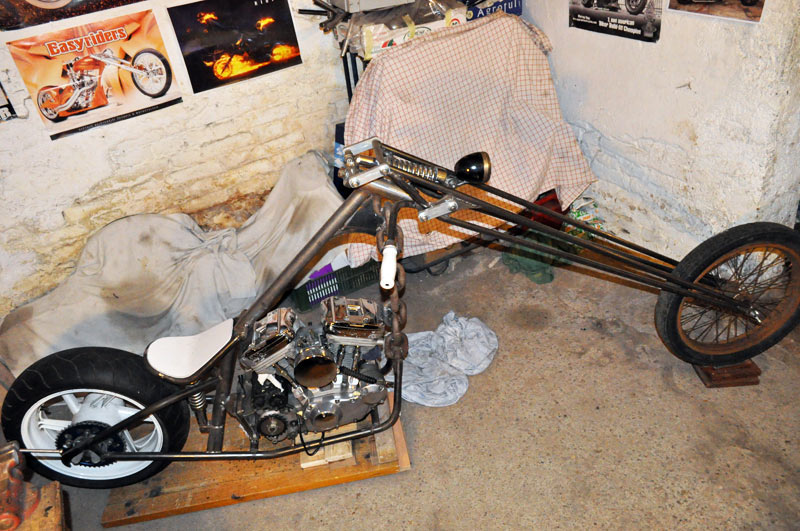

5.1.2011: PODVOZEK JE NA KOLECH A POJÍZDNÝ + VÝROBA ŘIDÍTEK

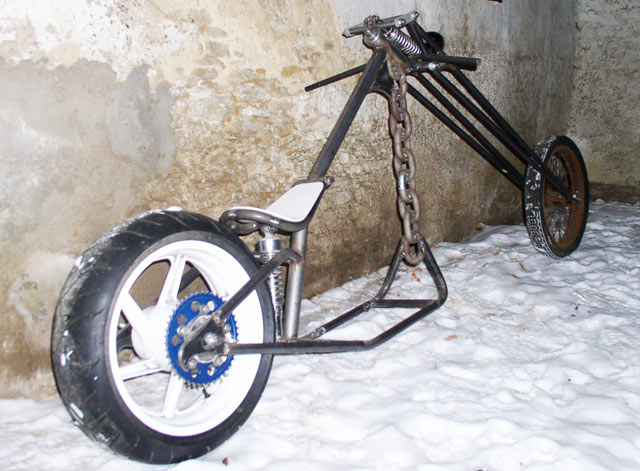

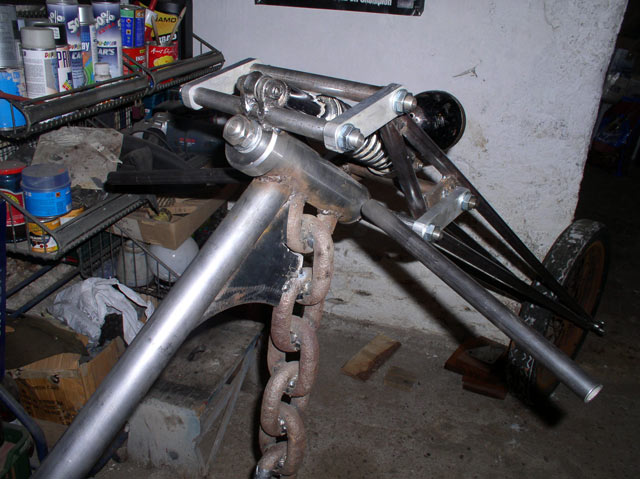

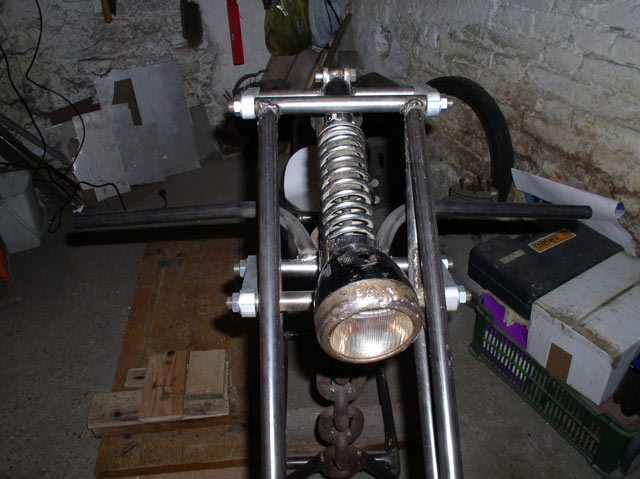

Po zavaření přední vidlice nastal čas umístit do vahadlového systému tlumič. To už byla trochu milimetrová záležitost, jelikož jsem použil stejně velký tlumič jako na odpružení sedla a do vahadlovky tak musel jít obráceně, aby se vešel. Po spasování následovalo navaření řidítek, který jsou netradičně na spodní ose krku. Posaz je fakt parání a pohodlnej. Celý podvozek pak poprvé vyjel z dílny! Vše v ose a funkční.

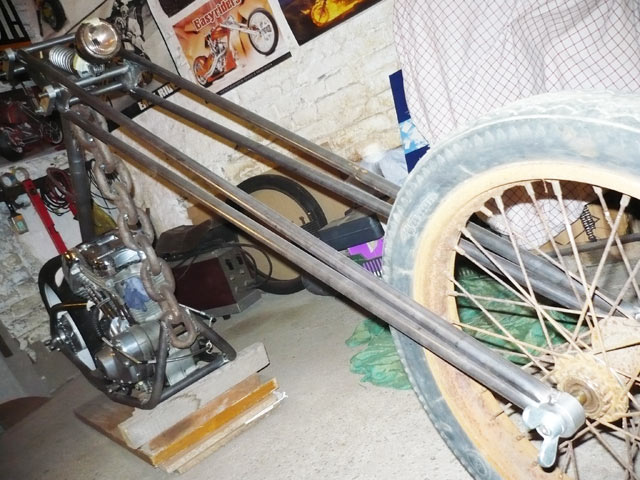

22.12.2010: OSAZENÍ PŘEDNÍ VIDLICÍ - UŽ TO VYPADÁ JAK CHOPPER

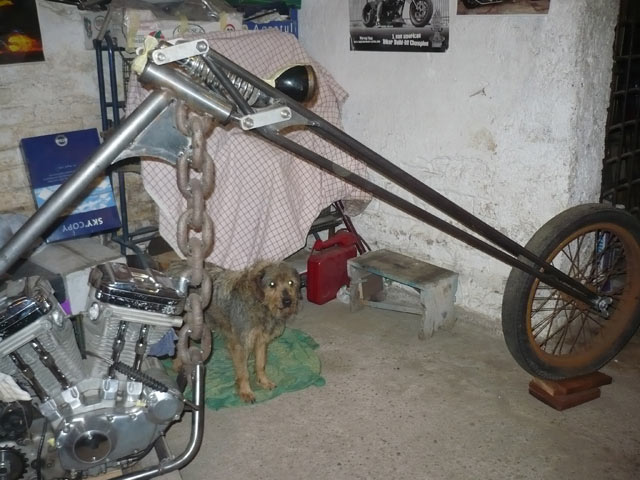

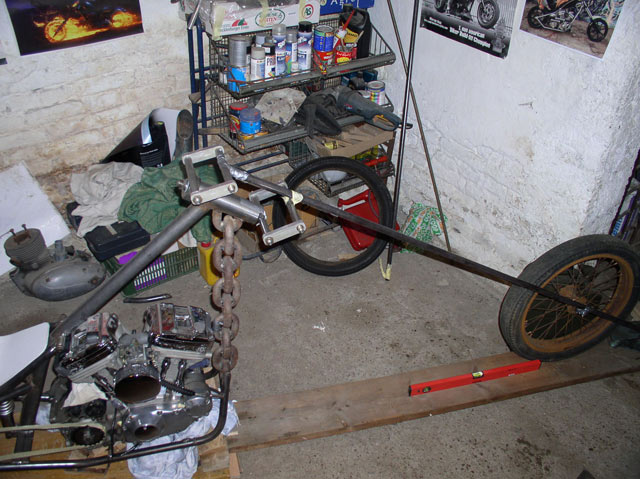

Přední 150cm dlouhou vahadlovou vidlici jsem zbouchal z připravených dílů poměrně rychle - cca 2 hoďky. Vše se odehrávalo na kousku dřevěný fošny :-) Nabodovanej kus hned putoval na své místo a konečně je tu první reálnej pohled na celou stavbu.

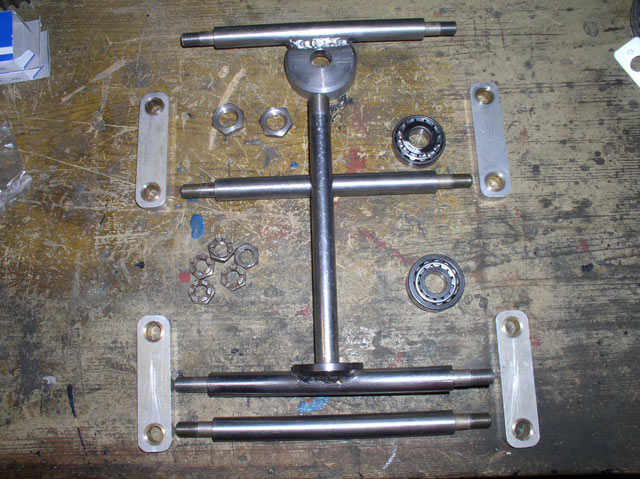

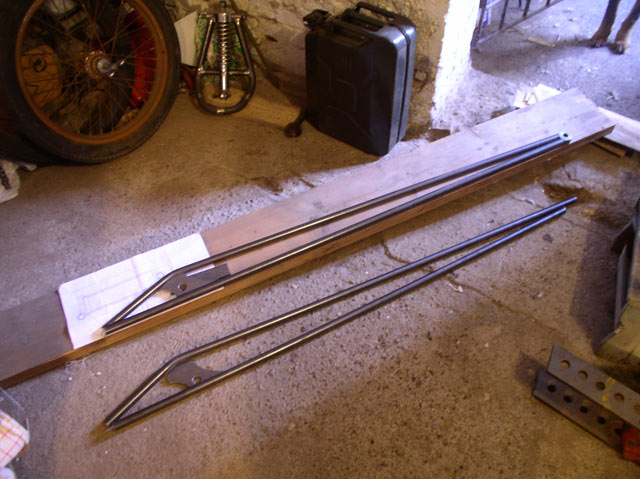

9.12.2010: VÝROBA PŘEDNÍ VIDLICE + DÍLY CC

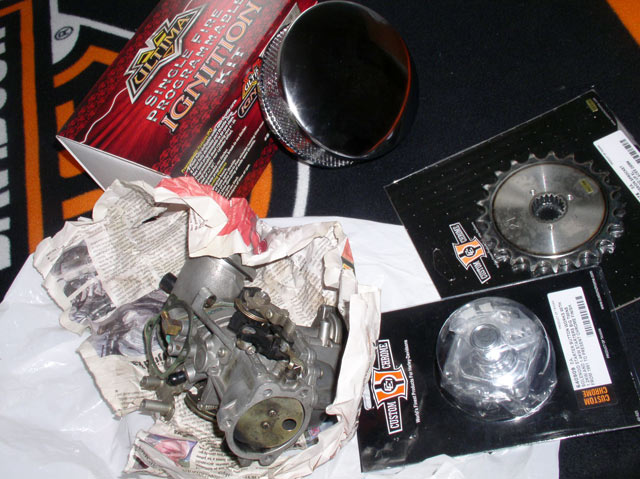

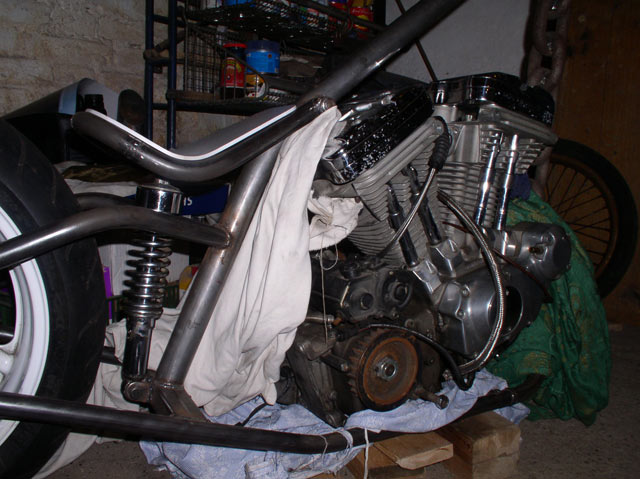

Přišla na řadu přední vidlice. Konstrukce bude vahadlová, protože tento styl mám v oblibě a při plánované délce a podkopu bude alespoň pružit. Je to již moje třetí vyzkoušená konstrukce v pořadí (Fena, Indiana) ovšem ještě více jednoduchá. Zároveň mi od Custom Chrome přišel balíček s dílama na motor HD - filtr, záběrový kolo, spínač přímo na starter a programovatelný zapalování. Od kámoše přišel zas karbec. Motor zároveď pasuju do rámu...

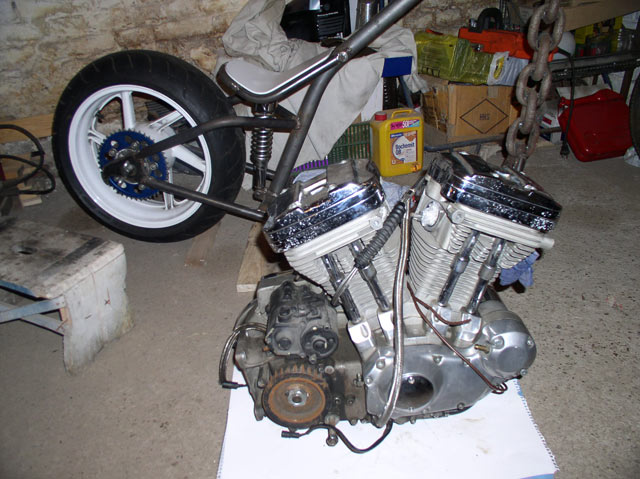

21.11.2010: MOTOR

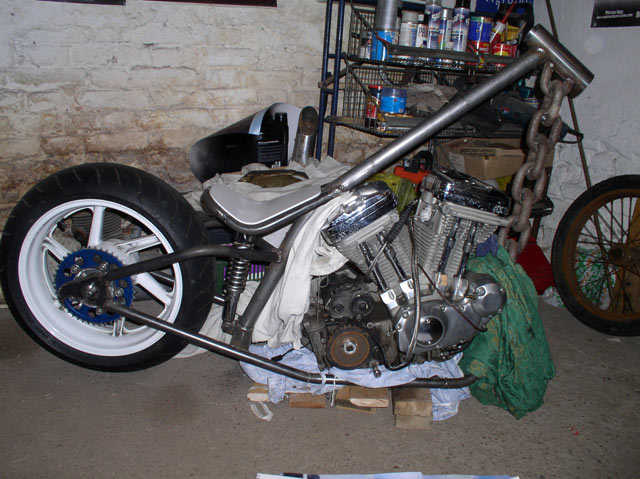

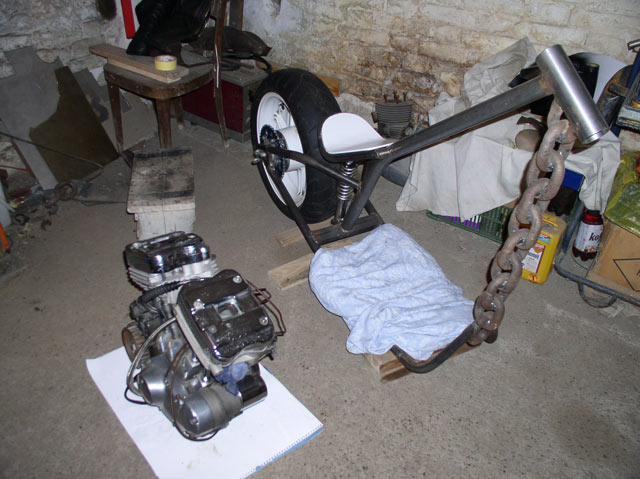

Nečekaně se do dílny doplazil nějakej HaD, tak nezbejvalo než ho rychle chytit do rámu. Přemejšlení o motoru do Alcoholiky je u tím pádem u konce. Bude to moje první stavba z HD, přesněji motoru Sportster 1100 z roku cca 1988. Díky tomu, že se motor naskytnul opravdu nečekaně a v rámu jsem počítal spíš s jednoválcem, bude muset přijít na řadu flexa a rám se mírně bude upraovat pro dvouválec.

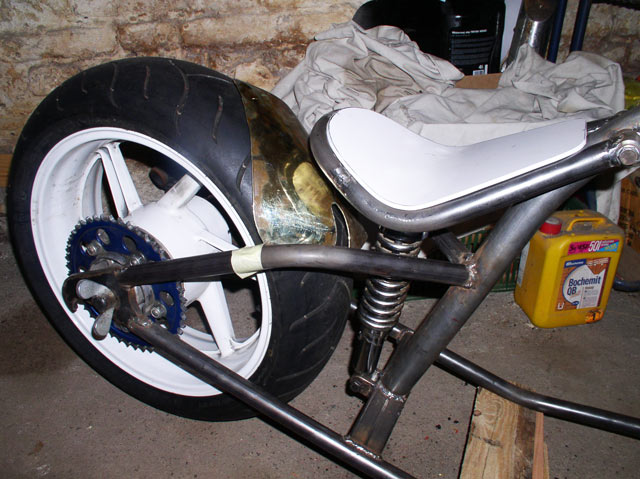

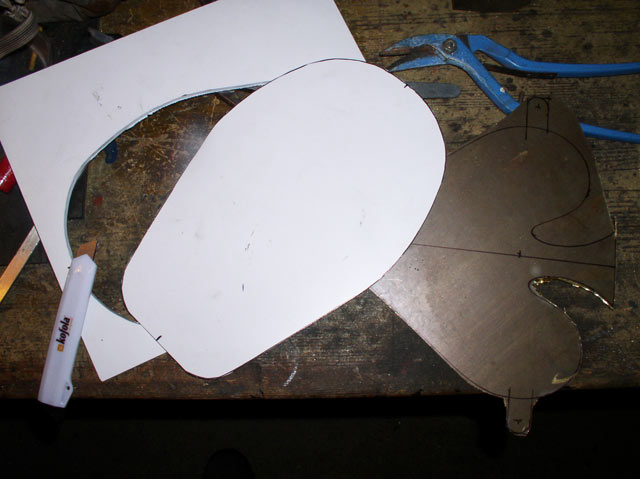

17.11.2010: VÝROBA SEDLA A BLATNÍKU

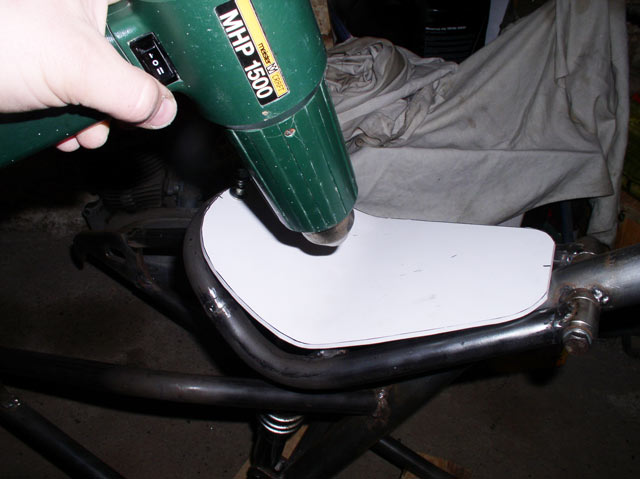

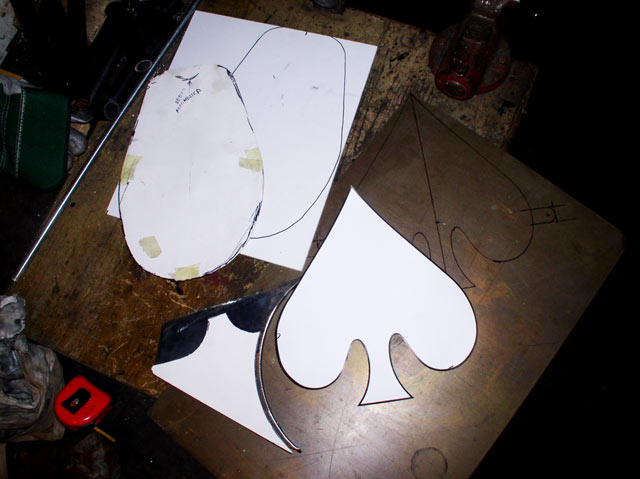

Základ pro sedlo, jsem vyříznul z 5mm plastové desky podle připravené šablony z papíru. Stejně tak jsem si připravil šablonu na zadní blatník ve tvaru karetní piky. Podklad na sedlo jsem vytvaroval pomocí horkovzdušné pistole a blatník vybouchal z mosazného plechu. Ve finále bude do zlata vyleštěný a sedlo potažené kůží.

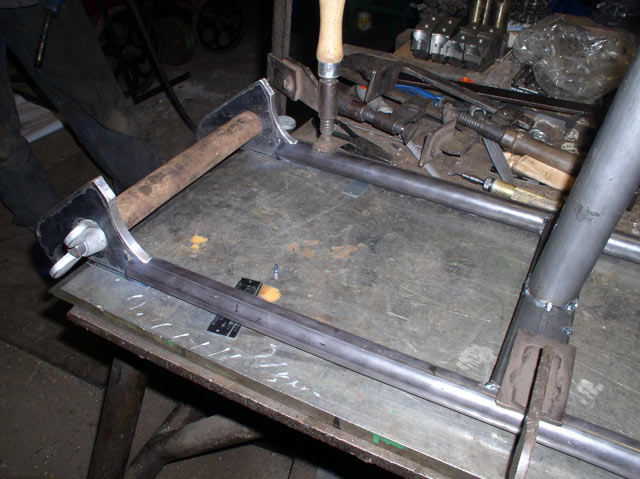

6.11.2010: KONSTRUKCE PODSEDLOVÉ ČÁSTI

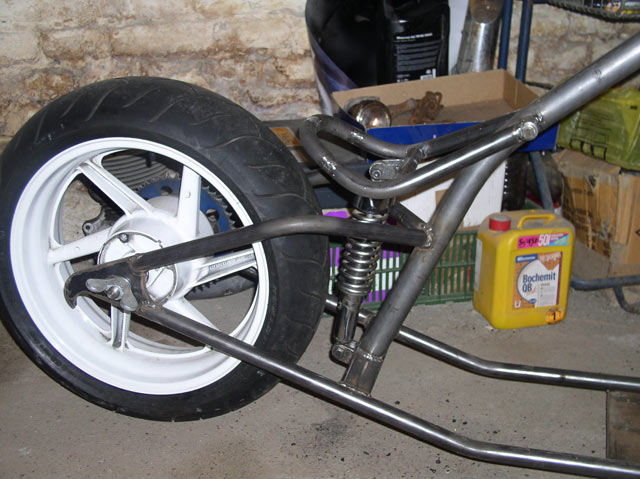

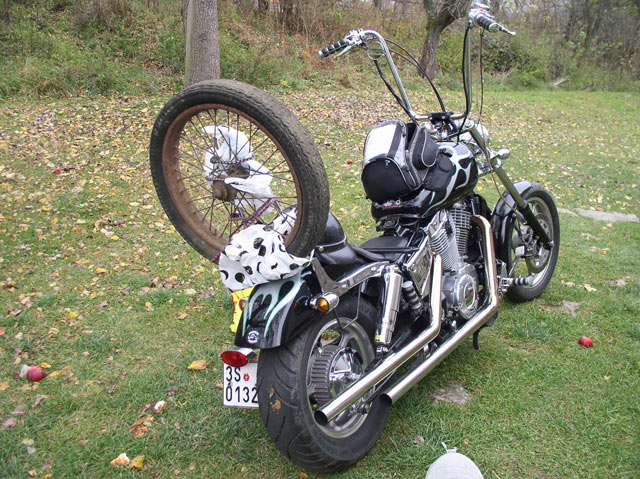

Další fáze byla o tom, sehnat tlumiče a přední kolo. Oboje jsem pořídil na burze - 2 chrom. tlumiče 200 Kč, kolo z Péráka 200 Kč a přivezl na mojí mašině domů :-) Pak jsem vyrobil sedlovou odpruženou část rámu a na choppera se dá už pohodlně sednout

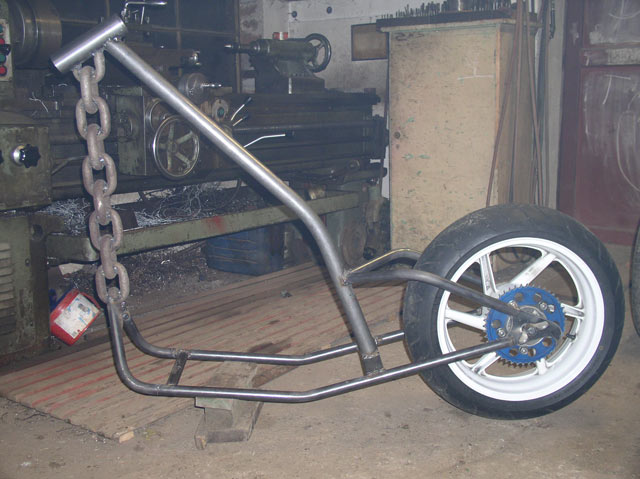

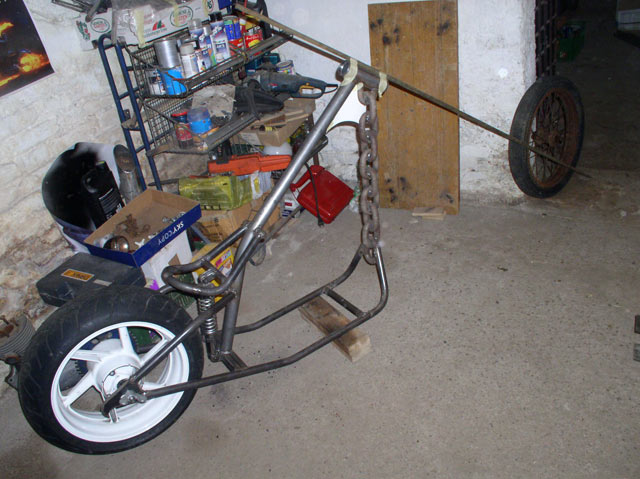

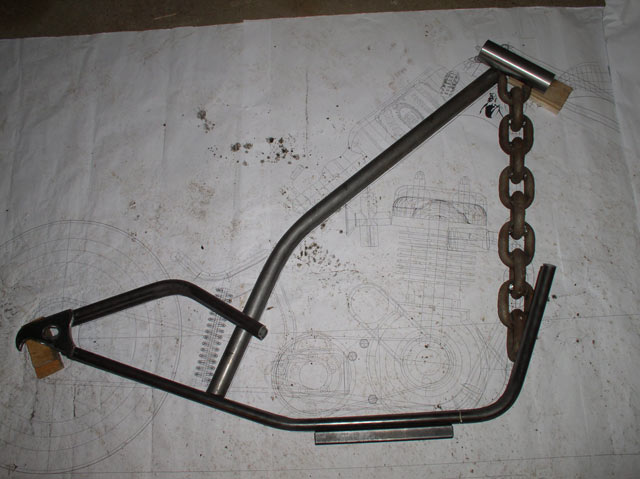

31.10.2010: VÝROBA RÁMU

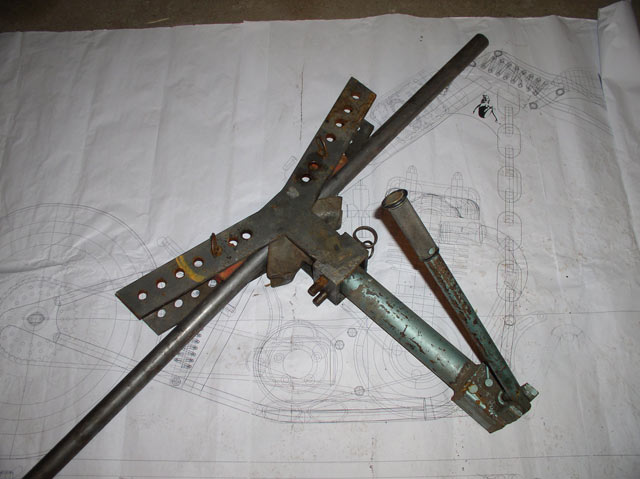

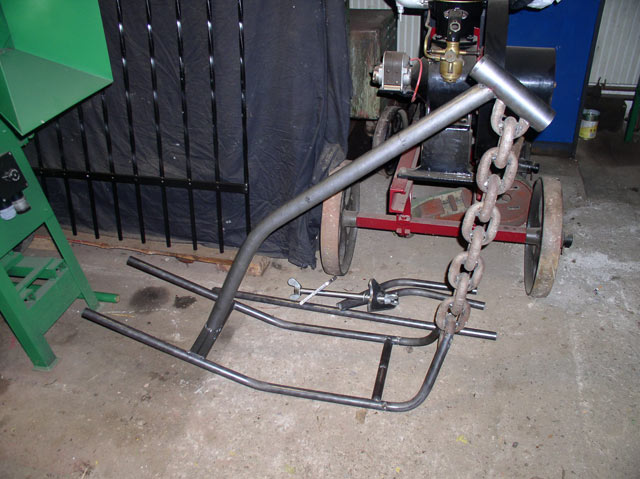

Konečně jsem nakoupil trubky (páteř 45mm a ostatní 28mm), aby o tomto víkendu vzniknul rám na Alcoholicu. Trubky jsem naohýbal hydraulickou ohýbačkou přímo nad výkresem 1:1, což bylo poměrně rychlé řešení. Pak se jen připravené komponenty sestavily jak LEGO :-) a rám byl za pár hodin na světě. Zas tak lehký to nebylo, je za tím hodně frézování a měření a sváření a měření a řezání..., ale díky zkušenostem to nebyl větší problém.

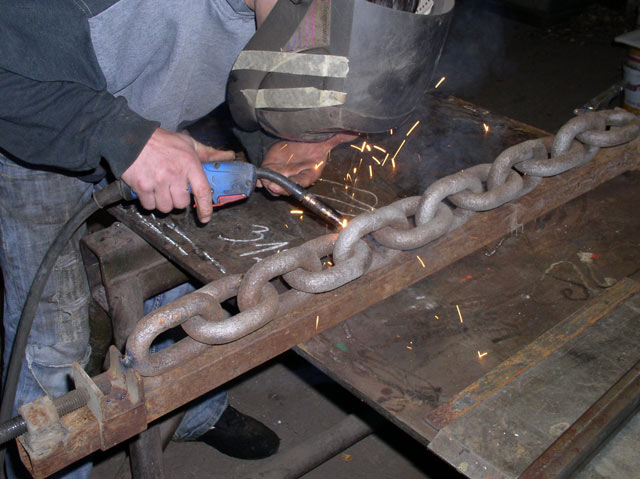

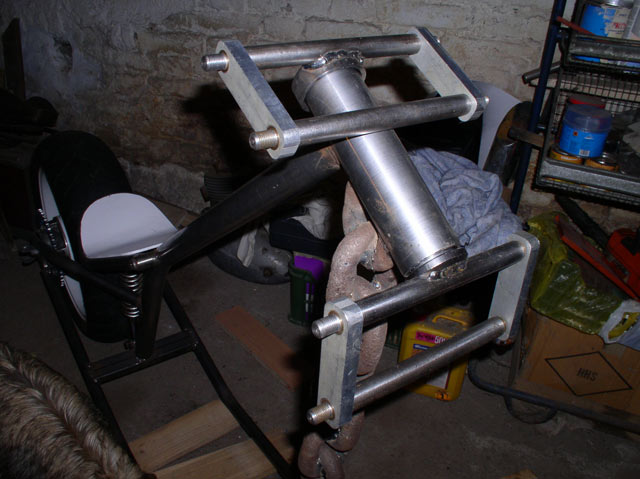

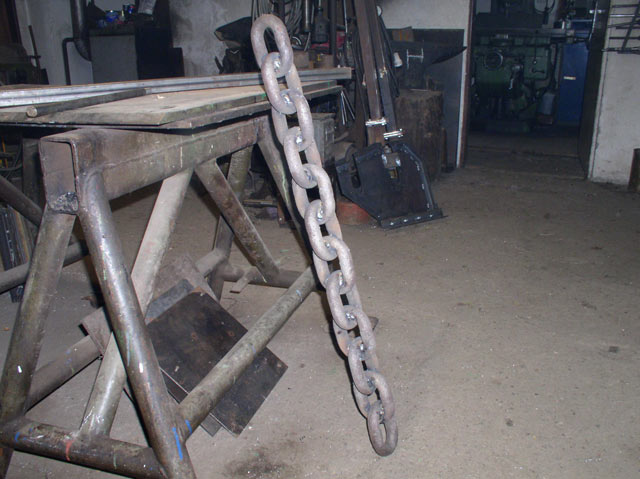

10.10.2010: SVAŘENÍ ŘETĚZU NA PŘEDNÍ ČÁST RÁMU, VÝROBA VAHADEL

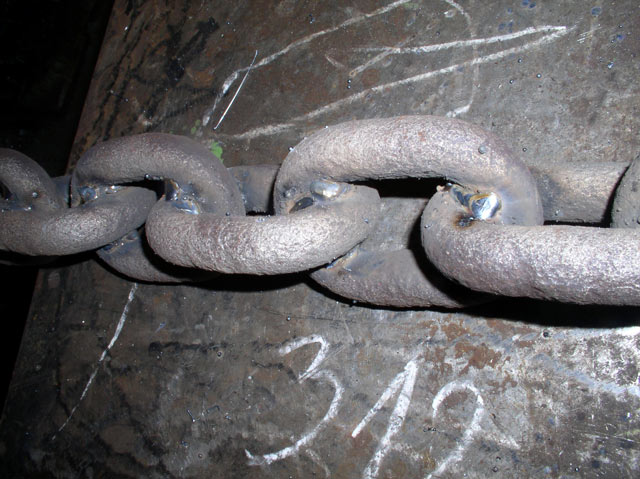

Postupně vyrábíme součásti na krk řízení a přední vidlici. Pevnou podobu dostal i hlavní prvek rámu, lodní řetěz, který jsme napnuli do přípravku a zavařili.

3.10.2010: SEHNÁNÍ POTŘEBNÝCH DÍLŮ A ZADÁNÍ DO VÝROBY

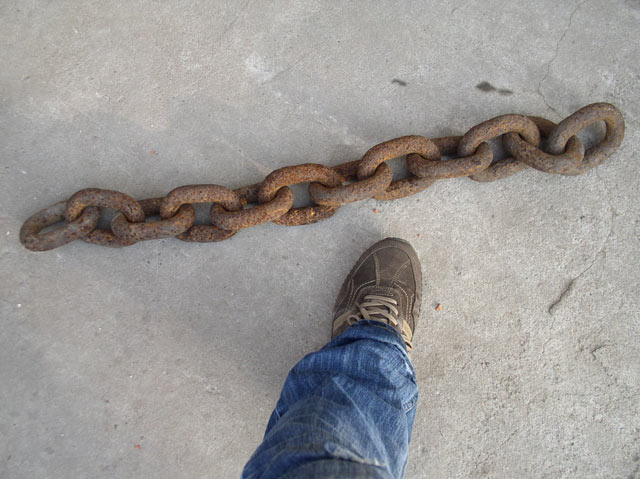

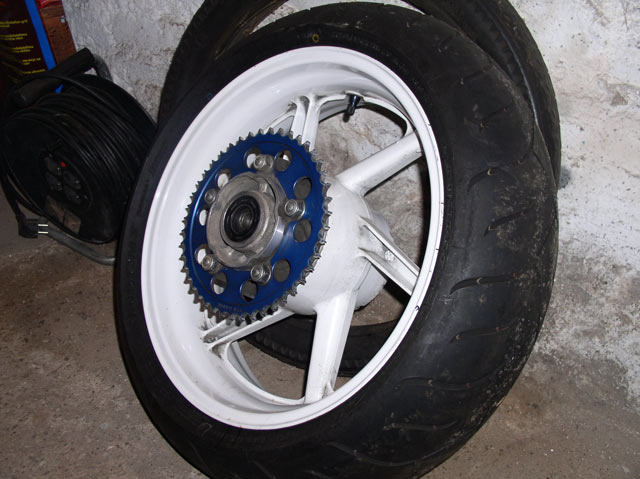

Zadní kolo je z "Fároše" 190mm široké, které se dále bude upravovat. Výhodou je komplet kolo za pár šlupek. Řetěz na přední část ránu jsem objevil u byBob v Kolíně, čeká ho opískování a svaření. Další součásti jsou "skladem" z let minulých. Křídlové matice budou všude kam se podíváte...

30.9.2010: KONEČNÁ ÚPRAVA VZHLEDU A VIZUALIZACE

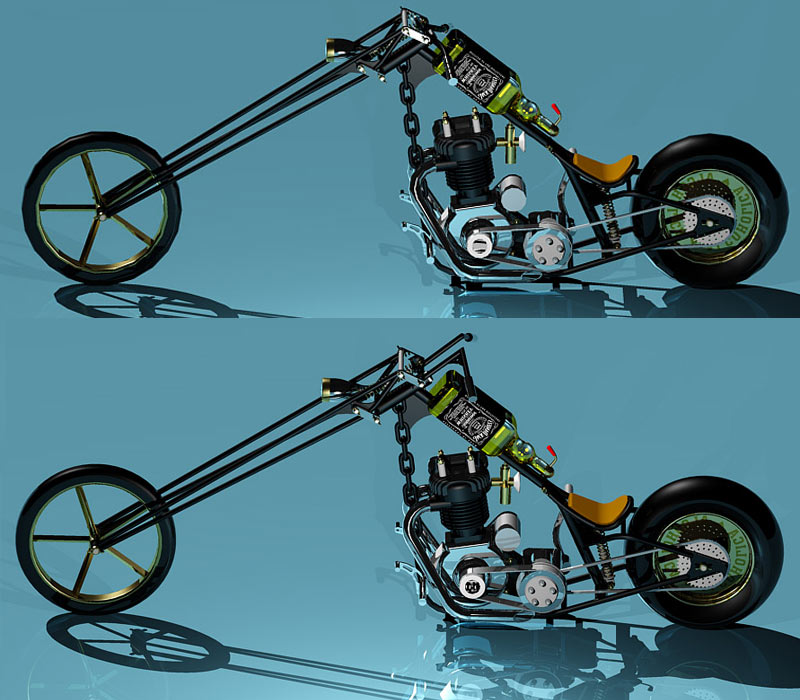

Upravuji ještě model ve 3D. Změny jsou na vidlici, přidání zadního blatníčku a vizualizace případných vyšších řidítek. Výhoda takovéto konstrukce je, že neničíte zbytečně trubky a nástroje při konečné realizaci, vše vidíte předem a doladíte ještě než mašina vznikne...

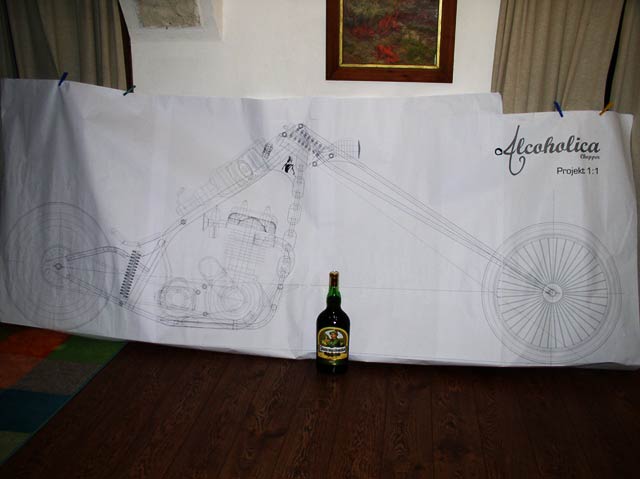

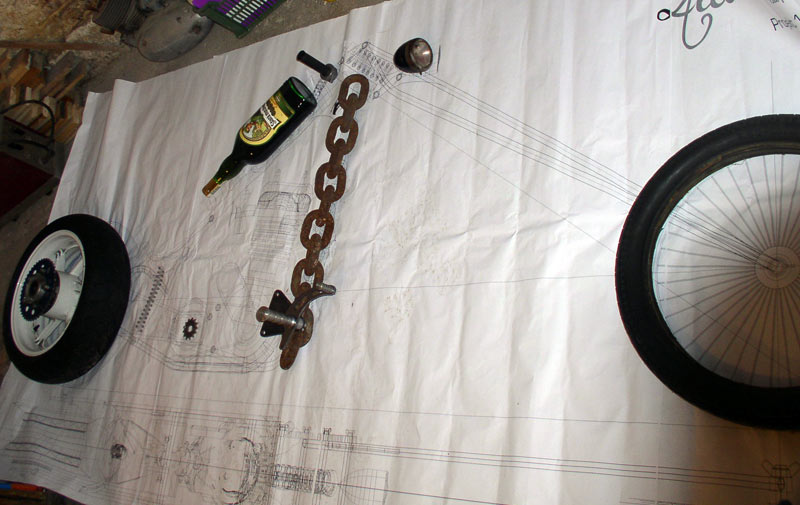

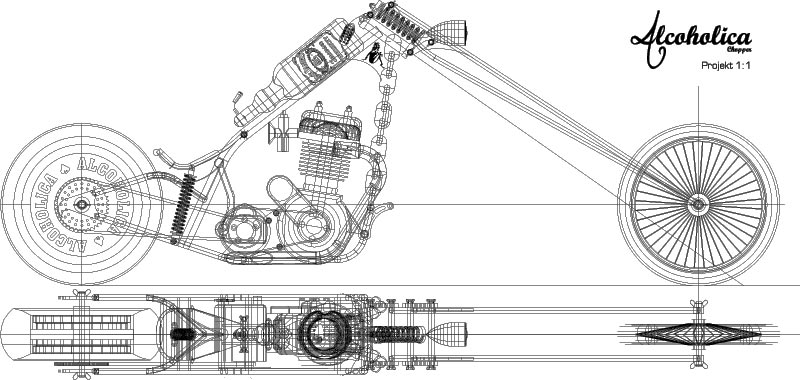

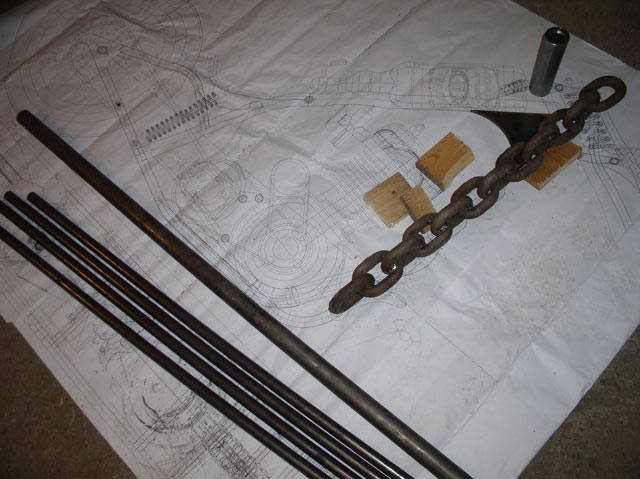

21.3.2010: ZAČÁTKY REALIZACE - VYTIŠTĚNÍ VÝKRESU 1:1

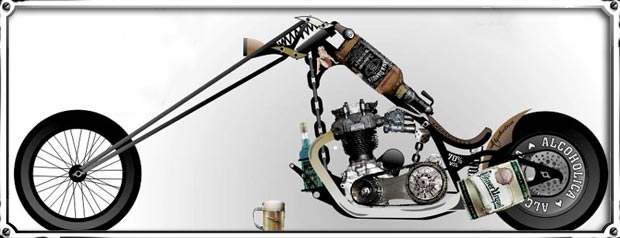

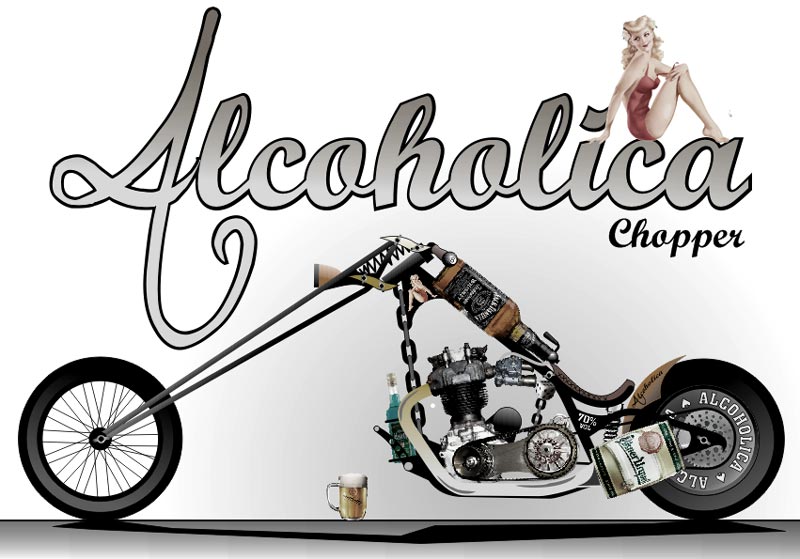

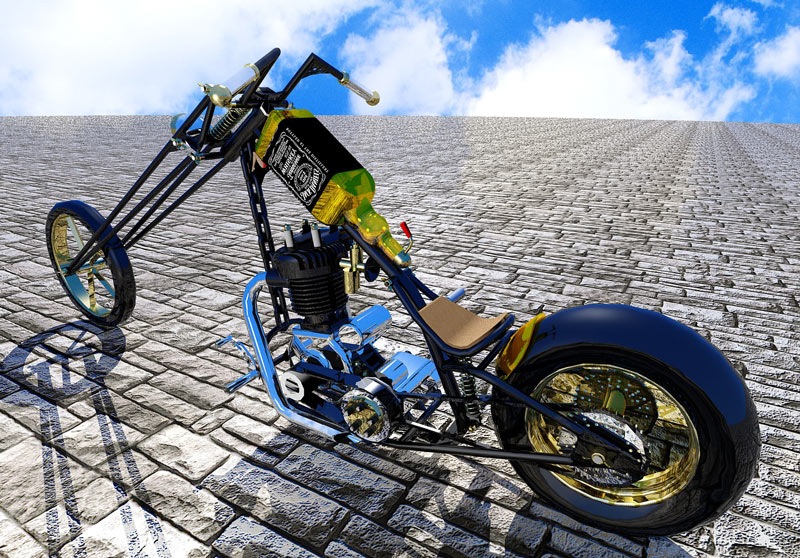

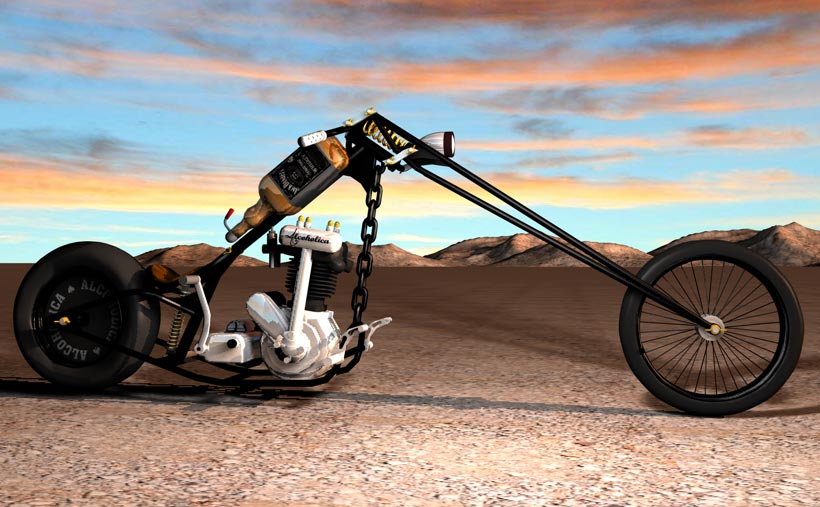

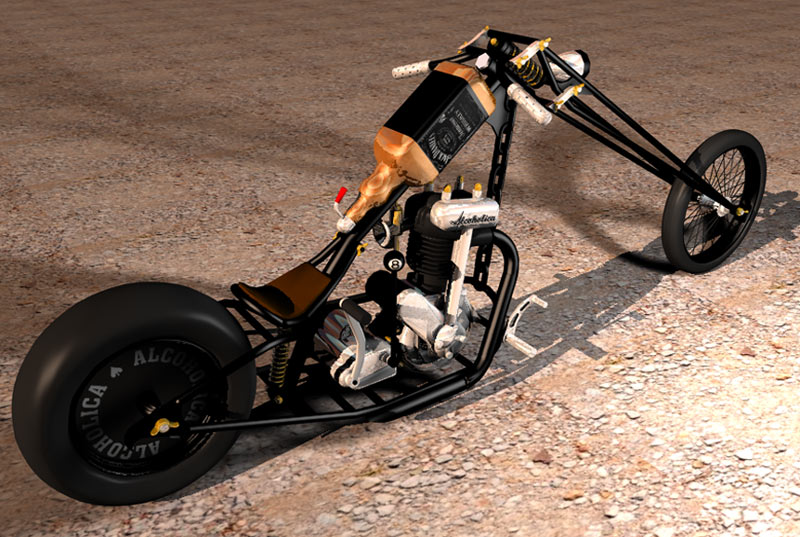

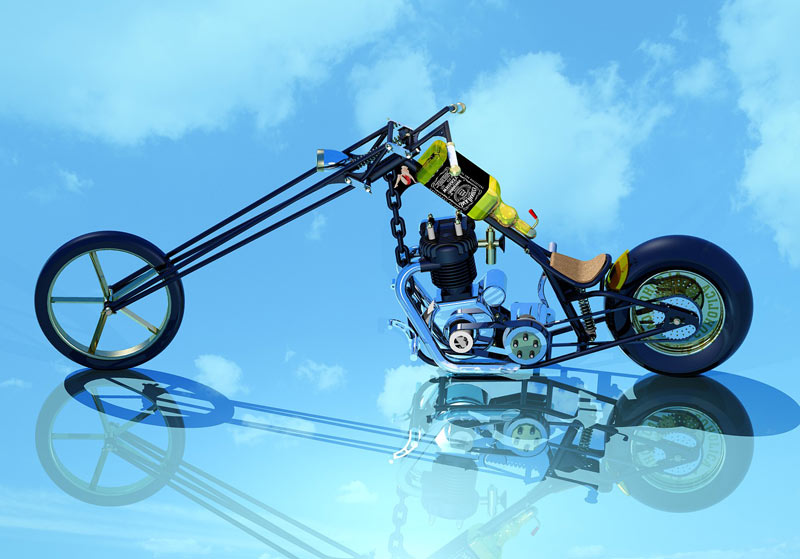

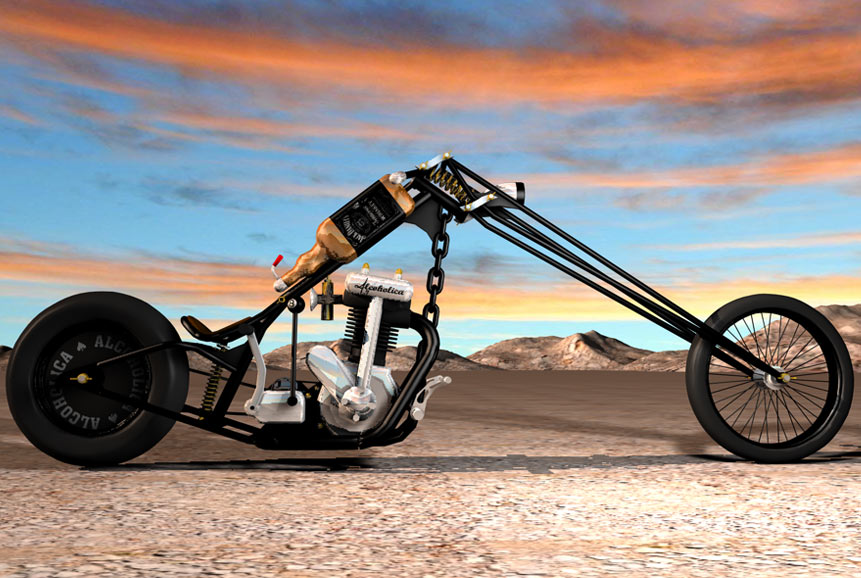

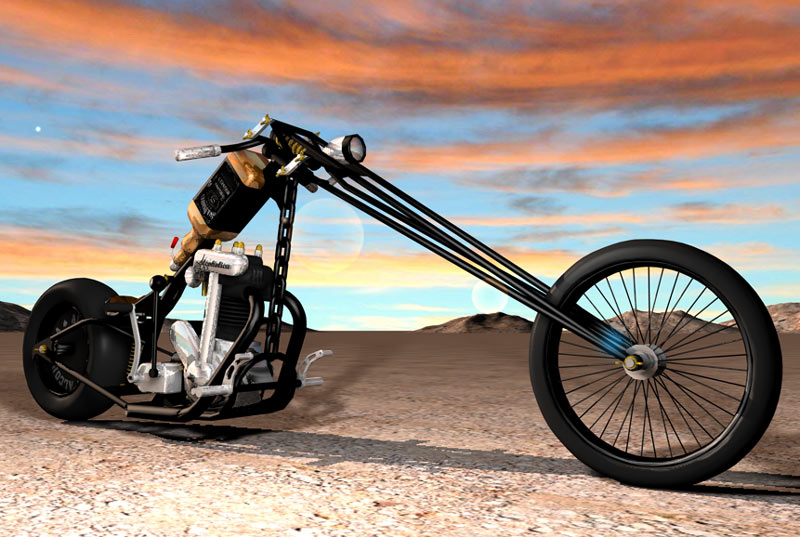

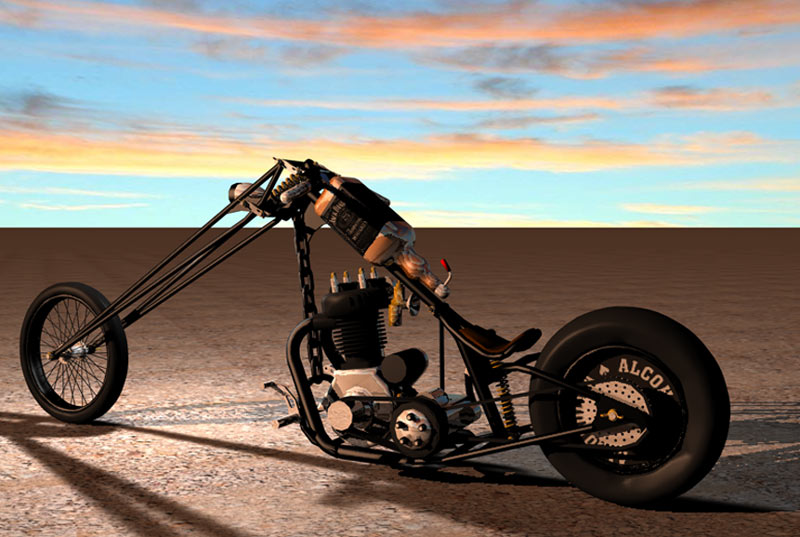

25.12.2009: DOKONČENÍ VIZUALIZACE VE 3D a VIDEO


NÁZEV ALCOHOLICA

Jízda na chopperu může působit podobně jako alkohol tj. povzbudivě, ale zároveň zklidňuje a otupuje úzkost. Má i lehce anestetický účinek. Po "požití" tedy dojde k pocitům uvolnění a klidu. Ovlivňuje tělesnou teplotu a působí též na motoriku :-)
Podávání alkoholu během jízdy na chopperu není obecně doporučováno, ovšem kombinace obou může být docela zajímavá. Už pár let tak vznikají v mém skicáku choppery na toto téma a zároveň se hromadí materiál na možnou realizaci ve skutečnosti.

PŮVODNÍ NÁVRHY

CO PŘEDCHÁZELO...

Jelikož jsem stavbu mého dalšího choppera plánoval roky dopředu, vznikalo mnoho návrhů. Vývoj a realizace pak ukážou, jak vlastně bude výsledek vypadat. Rozhodně v něm však budou obsažené různé prvky již navržené. Původní název byl BACK TO THE ROOTS (ZPĚT KE KOŘENŮM).
Na všechny původní návrhy se můžete podívat na staré stránce: PŮVODNÍ NÁVRHY
